| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 2835 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | SMD ΟΔΉΓΗΣΕ 2835 | nput τάση (Β): | 18V |
|---|---|---|---|
| Φωτεινή ροή (lm): | 75-85lm | Δύναμη: | 30MA |
| Εφαρμογή: | λαμπτήρας βολβών | ΚΔ: | 3000K 4000K 6500K |
| Εξουσιοδότηση (έτος): | 2 έτη | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Επισημαίνω: | οδηγημένη συσκευασία 2835 18v smd,Οδηγημένη συσκευασία του PHOENIX smd,Οδηγημένες ο PHOENIX λάμπες φωτός τσιπ |
||
Εισαγωγή εφαρμογής:
Ο λαμπτήρας βολβών είναι ένας νέος τύπος του λαμπτήρα εξοικονόμησης ενέργειας για να αντικαταστήσει τον παραδοσιακό πυρακτωμένο βολβό. Ο παραδοσιακός πυρακτωμένος λαμπτήρας (λαμπτήρας ινών βολφραμίου) έχει την υψηλής ενέργειας κατανάλωση και τη σύντομη ζωή υπηρεσιών. Στο περιβάλλον της σφαιρικής έλλειψης των πόρων, έχει απαγορευθεί βαθμιαία από τις κυβερνήσεις. Κατόπιν το εναλλακτικό προϊόν είναι ηλεκτρονικός λαμπτήρας εξοικονόμησης ενέργειας. Αν και ο ηλεκτρονικός λαμπτήρας εξοικονόμησης ενέργειας βελτιώνει την επίδραση εξοικονόμησης ενέργειας, είναι αντίθετο προς τη γενική τάση της προστασίας του περιβάλλοντος λόγω της χρήσης πολλών στοιχείων βαρύ μετάλλου που μολύνουν το περιβάλλον
Υψηλών οδηγήσεων 2835 φωτεινότητας 18v 30ma SMD για το λαμπτήρα βολβών
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 18V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 160lm/w |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | 3000K 4000K 6500K |
| Δύναμη: | 0.5W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | ΟΔΗΓΗΜΕΝΗ ΛΟΥΡΙΔΑ |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 30MA |
| Μέγεθος: | 2.8*3.5*0.65mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:

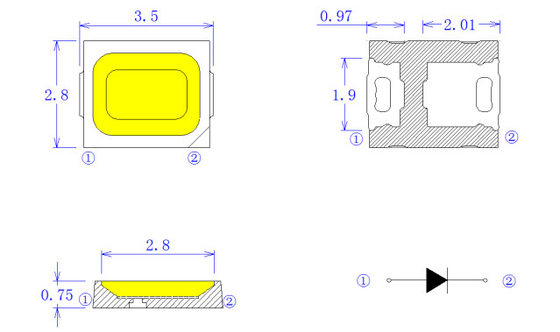

Δομή συσκευασίας
Απόλυτες μέγιστες εκτιμήσεις
| Διασκεδασμός δύναμης | PD | 0,5 | W |
| Συνεχές μπροστινό ρεύμα | IFmax | 30 | μΑ |
| Μέγιστο μπροστινό ρεύμα (1/10 πλάτος σφυγμού κύκλων καθήκοντος 10ms) | IFP | 40 | μΑ |
| Στοιχείο | Σύμβολο | Μέγιστος | Μονάδα |
| Αντίστροφη τάση | VR | 5 | Β |
| Ηλεκτροστατική απαλλαγή (HBM) | ESD | 2000 | Β |
| Λειτουργούσα σειρά θερμοκρασίας | Topr | -40 έως +85 | ℃ |
| Σειρά θερμοκρασίας αποθήκευσης | Tstg | -40 έως +85 | ℃ |
| Οδηγημένη θερμοκρασία yunction | Tj | 120 | ℃ |
Οπτικός/ηλεκτρικός χαρακτηρισμός:
| ΚΔ | STEP | Χ | Υ | α | β | θ |
| CERP F6500 | 1 | 0,313 | 0,337 | 0,00223 | 0,00095 | 58,383 |
| CERP F5000 | 1 | 0,346 | 0,359 | 0,00274 | 0,00118 | 59,617 |
| CERP F4000 | 1 | 0,38 | 0,38 | 0,00313 | 0,00134 | 54 |
| CERP F3000 | 1 | 0,44 | 0,403 | 0,00278 | 0,00136 | 53,167 |
| CERP P2700 | 1 | 0,463 | 0,42 | 0,00258 | 0,00137 | 57,283 |
| ΚΔ | STEP | CX | Κύπρος | α | β | θήτα |
| 2700K | 1 | 0,4578 | 0,4101 | 0,0027 | 0,0014 | 53.7 |
| 3000K | 1 | 0,4338 | 0,403 | 0,00278 | 0,00136 | 53.22 |
| 3500K | 1 | 0,4073 | 0,3917 | 0,00309 | 0,00138 | 54 |
| 4000K | 1 | 0,3818 | 0,3797 | 0,00313 | 0,00134 | 53.72 |
| 5000K | 1 | 0,3447 | 0,3553 | 0,00274 | 0,00118 | 59.62 |
| 5700K | 1 | 0,3287 | 0,3417 | 0,00249 | 0,00107 | 59.09 |
| 6500K | 1 | 0,3123 | 0,3282 | 0,00223 | 0,00095 | 58.57 |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων
| Αριθ. | Στοιχείο | Όροι δοκιμής |
Δοκιμή hr/cycle/time |
Δείγμα Q'ty |
Ac∕Re | |
| 1 | Θερμότητα ύλης συγκολλήσεως | TEMP: 260℃±5℃ 5±1 SEC | 2 φορές | 30 PC | 0∕1 | |
| 2 | Εξέταση ικανοτήτων ύλης συγκολλήσεως ※ | TEMP: 235℃±5℃ 3±1 SEC | 1 χρόνος | 5 PC | 0∕1 | |
| 3 | Κύκλος θερμοκρασίας |
Χ: +100℃ 30min. ∫5min. Λ: - 40℃ 30min. |
100 κύκλοι | 20 PC | 0∕1 | |
| 4 | Θερμικός κλονισμός |
Χ: +100℃ 5min. ∫ Λ: - 40℃ 5min. |
50 κύκλοι | 20 PC | 0∕1 | |
| 5 | Υψηλής θερμοκρασίας αποθήκευση | TEMP: 100℃ | 1000 ώρες | 20 PC | 0∕1 | |
| 6 | Αποθήκευση χαμηλής θερμοκρασίας | TEMP: - 40℃ | 1000 ώρες | 20 PC | 0∕1 | |
| 7 | ΣΥΝΕΧΗΣ λειτουργούσα ζωή | ΕΑΝ =IFmax | 1000 ώρες | 20 PC | 0∕1 | |
| 8 |
Υψηλής θερμοκρασίας Υψηλή υγρασία |
85℃∕85%R.H. | 1000 ώρες | 20 PC | 0∕1 | |
| 9 | Συγκλονίζοντας δοκιμή |
100~2000Hz 98.1m/s2 Χ, Υ, ΚΑΤΕΎΘΥΝΣΗ Ζ |
2 ώρες | 20 PC | 0∕1 | |
| 10 | Μειωμένος δοκιμή | Τεθειμένος στην παλέτα ύψος: 75cm | 3 φορές | 20 PC | 0∕1 | |
| Κριτήρια κρίσης | ||||||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | |||||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση Rmax < I="">IR | |||||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | |||||
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) |
||||||

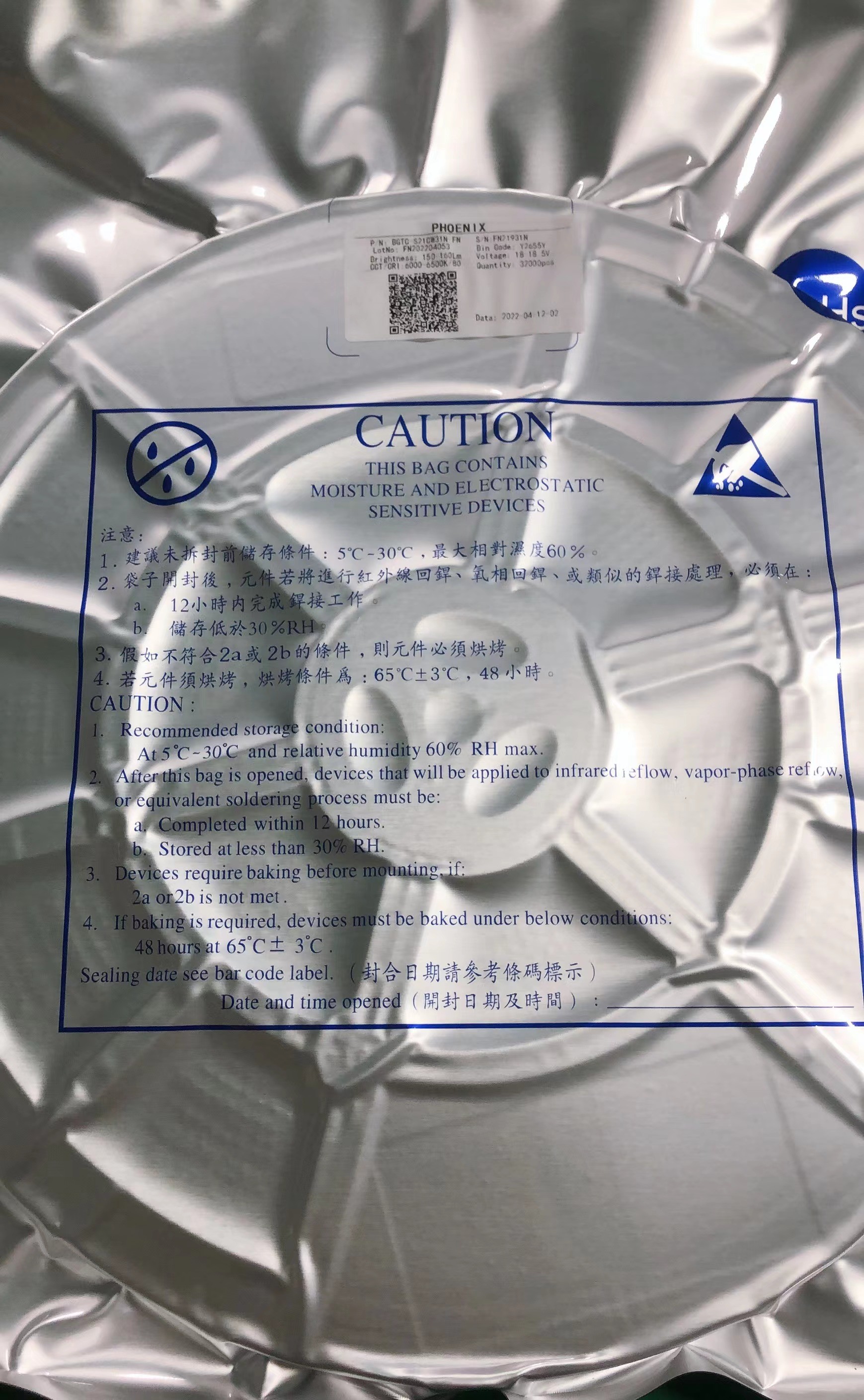

Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Διαχειριζόμενες προφυλάξεις:
Χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
Μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Μην συσσωρεύστε μαζί συγκεντρωμένο PCBs περιέχοντας LEDs. Ο αντίκτυπος μπορεί να γρατσουνίσει το φακό σιλικόνης ή να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
