Εισαγωγή εφαρμογής:
Στο στάδιο της χρησιμοποίησης της εκπέμπουσας φως ενότητας των οδηγήσεων, πρέπει να δώσουμε προσοχή στο πρόβλημα της πτώσης τάσης. Μην κάνετε ποτέ μόνο ένα κύκλωμα, από την πρώτη σειρά στο τέλος. Αυτό όχι μόνο θα οδηγήσει στην ασυμβίβαστη φωτεινότητα λόγω των διαφορετικών τάσεων μεταξύ του κεφαλιού και της ουράς, αλλά και θα προκαλέσει το πρόβλημα του υπερβολικού ενιαίου ρεύματος κυκλωμάτων που καίει τον πίνακα κυκλωμάτων. Η σωστή προσέγγιση είναι να συνδεθούν περισσότερα κυκλώματα παράλληλα όσο το δυνατόν περισσότερο για να εξασφαλίσει τη λογική διανομή της τάσης και του ρεύματος. Επιπλέον, εάν τα αντιδιαβρωτικά υλικά πρέπει να χρησιμοποιηθούν μέσα στην κοιλότητα λέξης, είναι καλύτερο να χρησιμοποιηθεί ο άσπρος εγχυτήρας για να αυξήσει το συντελεστή αντανάκλασής του.

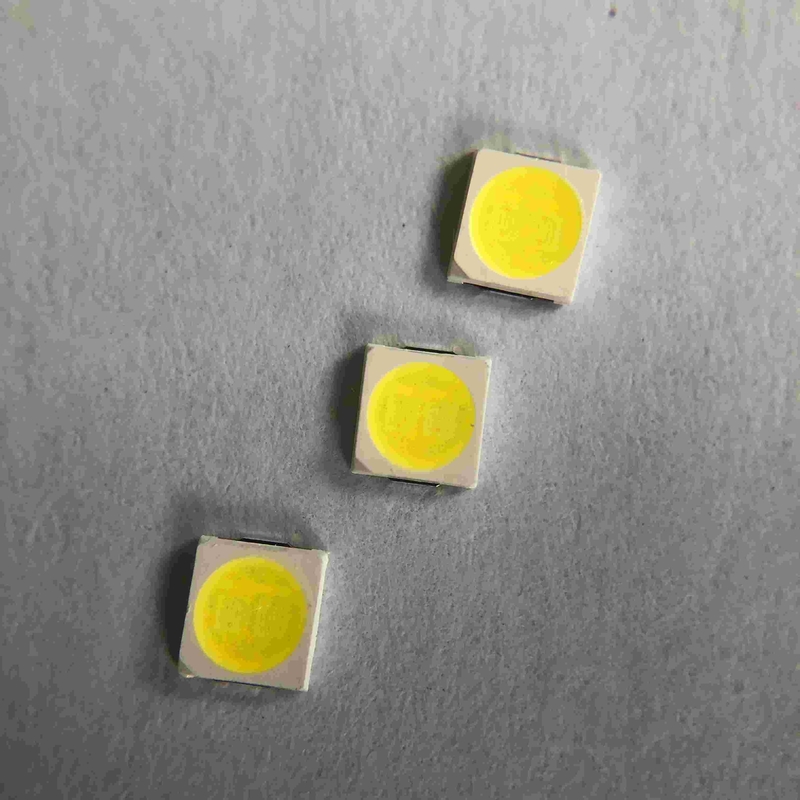

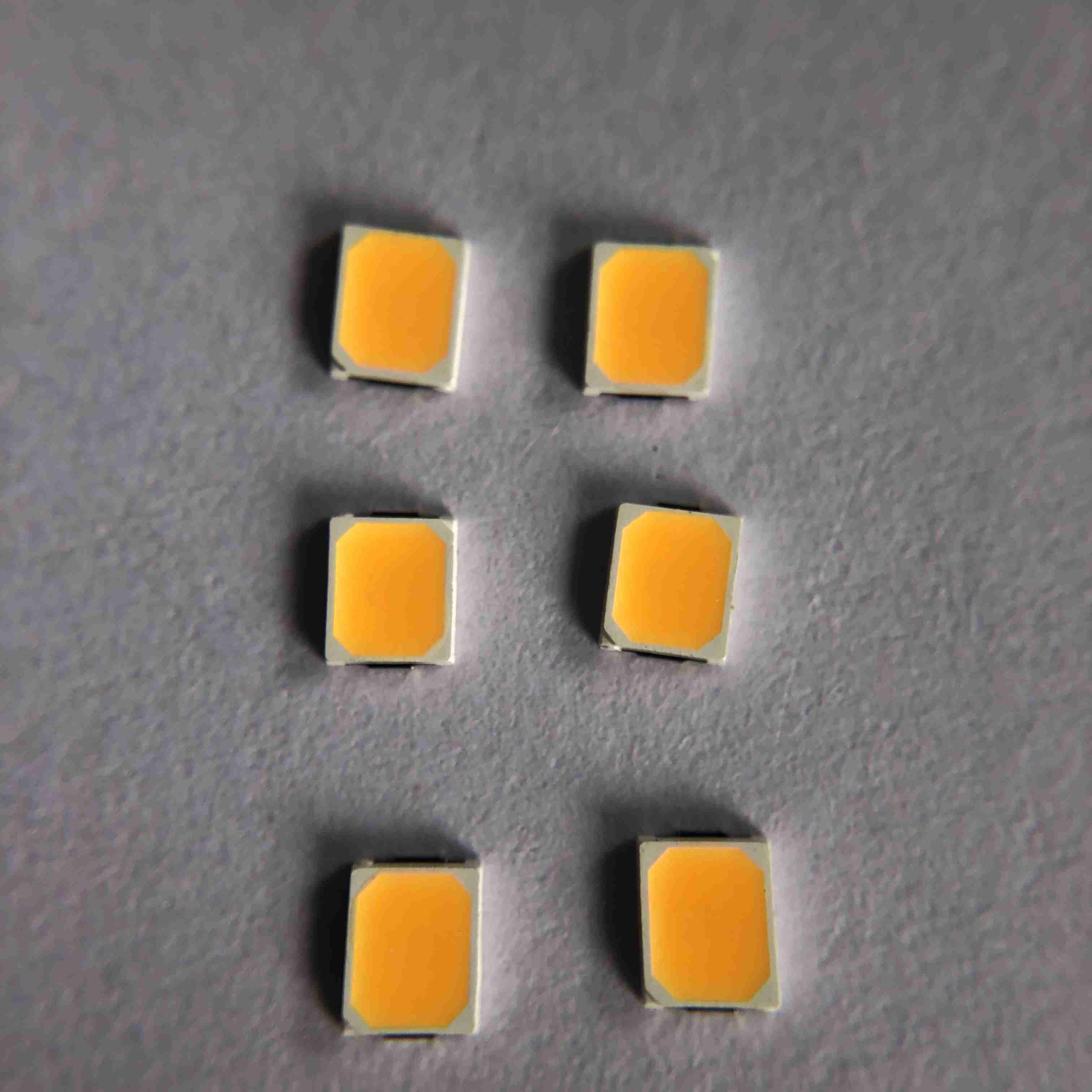

Υψηλή φωτεινότητα 2835 οδηγημένο τσιπ 80-85lm 9v 0.5w smd για το λαμπτήρα βολβών
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): |
9V |
| Εξουσιοδότηση (έτος): |
δύο ετών |
| Τύπος: |
Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: |
Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): |
160lm/w |
| Διάρκεια ζωής (ώρες): |
50000 |
| Χρόνος απασχόλησης (ώρες): |
20000 |
| Υλικό τσιπ: |
INGAN |
| Εκπομπή του χρώματος: |
2700k 3000k 6500k |
| Δύναμη: |
0.5w |
| Γωνία εξέτασης (°): |
120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): |
80 |
| Τσάντα συσκευασίας: |
220*240nm |
| Θέση προέλευσης: |
Suzhou, jiangsu |
| Εφαρμογή: |
ΟΔΗΓΗΜΕΝΗ ΛΟΥΡΙΔΑ |
| Τύπος συσκευασίας: |
Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: |
60MA |
| Μέγεθος: |
2.8*3.5*0.65mm |
| Συσκευασία: |
4000 PC/ρόλος |
Προδιαγραφή προϊόντων:

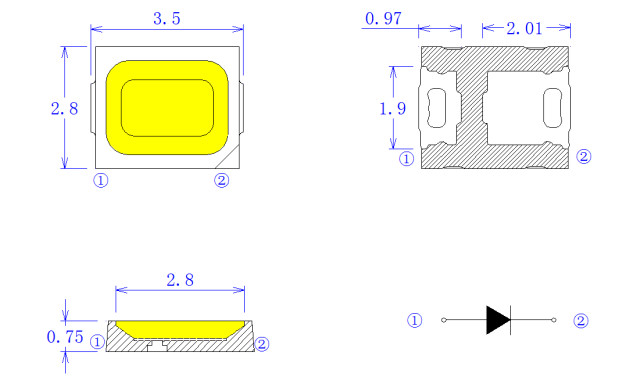

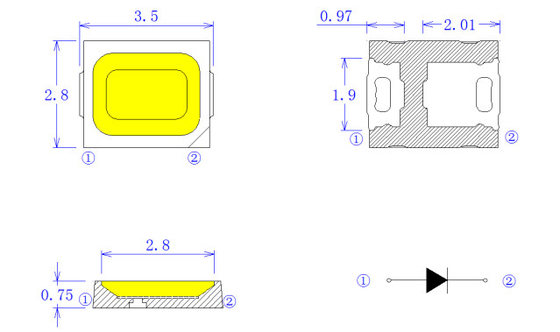

Δομή συσκευασίας
Απόλυτες μέγιστες εκτιμήσεις
|
Στοιχείο
|
Σύμβολο
|
Απόλυτες μέγιστες εκτιμήσεις
|
Μονάδα
|
| Μπροστινό ρεύμα |
ΕΑΝ |
60 |
μΑ |
| Αντίστροφη τάση |
Vr |
15 |
Β |
| Παλόμενο προς τα εμπρός ρεύμα |
IFP* |
90 |
μΑ |
| Διασκεδασμός δύναμης |
PD |
1 |
W |
| Λειτουργούσα θερμοκρασία |
ΚΟΡΥΦΗ |
-40~115 |
℃ |
| Θερμοκρασία αποθήκευσης |
TST |
-40~85 |
℃ |
| Ηλεκτροστατική απαλλαγή |
ESD |
2000 (HBM) |
Β |
| Θερμοκρασία συνδέσεων |
Tj |
125 |
℃ |
| Θερμική αντίσταση οδηγήσεων |
Rth s-j |
20 |
℃/W |
| |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων
| Στοιχείο δοκιμής |
Όροι δοκιμής |
Πρότυπα |
Qty (PC) |
Ac/Re |
| Δοκιμή ζωής |
25℃, το 1000Hrs@20mA |
/ |
22 |
0/1 |
|
Υψηλής θερμοκρασίας
|
85℃, το 1000Hrs@20mA |
/ |
22 |
0/1 |
|
Χαμηλή θερμοκρασία
|
-40℃, το 1000Hrs@20mA |
/ |
22 |
0/1 |
|
Υψηλή θερμότητα υγρασίας
|
85℃, 85%RH,
το 1000Hrs@20mA
|
/ |
22 |
0/1 |
| Αποθήκευση χαμηλής θερμοκρασίας |
-40℃, 1000Hours |
JEITA ΕΔ-4701
200 202
|
22 |
0/1 |
| Υψηλής θερμοκρασίας αποθήκευση |
100℃, 1000Hours |
JEITA ΕΔ-4701
200 201
|
22 |
0/1 |
|
Κύκλος θερμοκρασίας
|
(- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701
100 105
|
22 |
0/1 |
| Θερμικός κλονισμός |
-40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins>
| Mil-STD-202G |
22 |
0/1 |
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×20mA |
/ |
22 |
0/1 |
|
Δοκιμή ESD (HBM)
|
2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC
(Q101-001)
|
22 |
0/1 |
|
Αντίσταση συγκόλλησης
|
260±5℃, 10S, 3times
Προγενέστερη επεξεργασία 30℃, 70%RH
|
JEITA ΕΔ-4701
300 302
|
22 |
0/1 |
|
Επανακυκλοφορία IV αποσύνθεση
|
260±5℃, 10S, 1time
Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours
|
/ |
22 |
0/1 |
| Κριτήρια κρίσης |
| Μπροστινή τάση VF |
Ανώτατος-αύξηση VF < 1="">
|
| Αντίστροφο τρέχον IR |
Ανώτατος-αύξηση IR < IRmax="">
|
| Φωτεινή ένταση IV |
IV αποσύνθεση < 40="">
|
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95%
Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες)
|

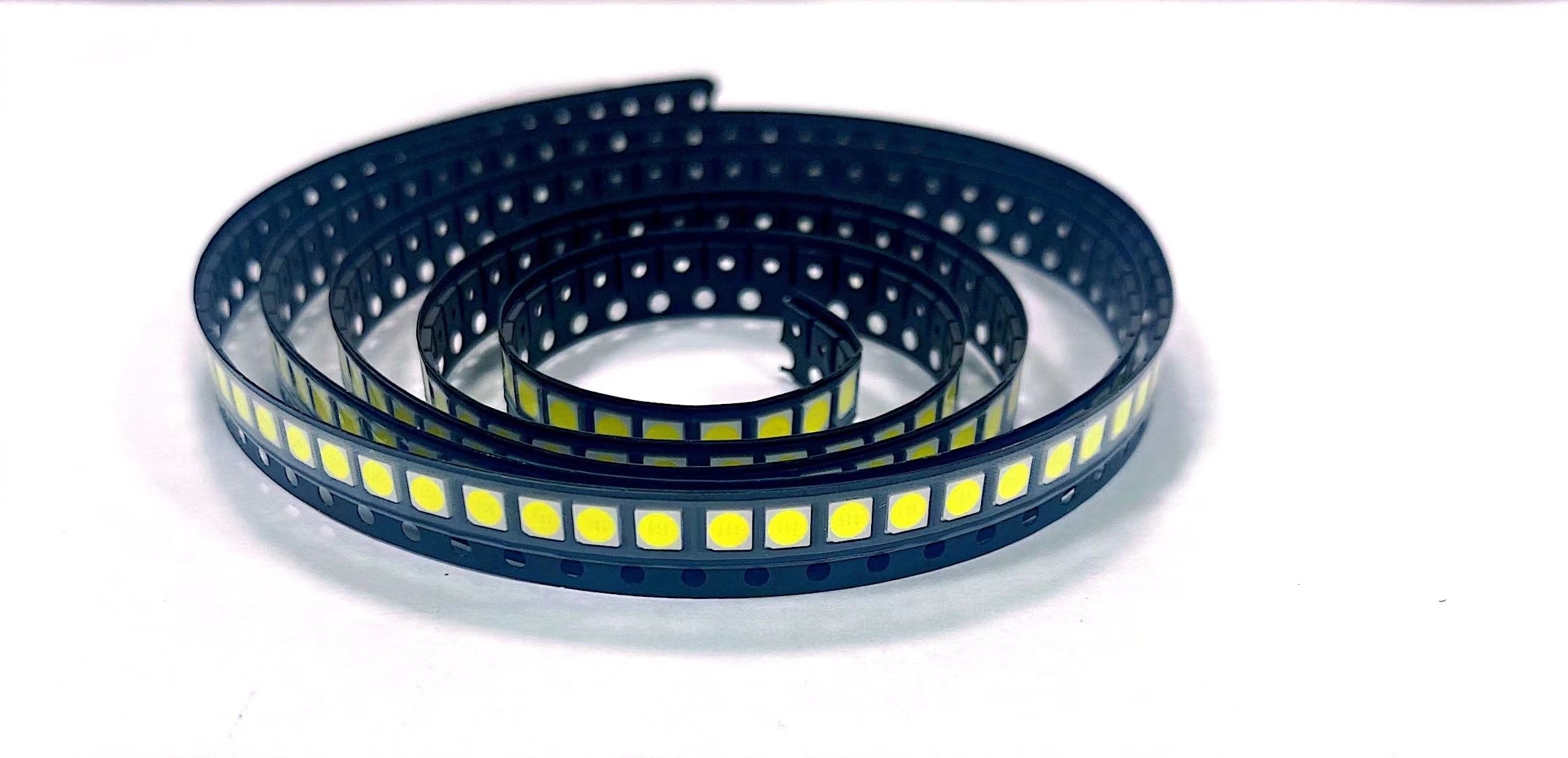

Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Διαχειριζόμενες προφυλάξεις:
Χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
Μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Μην συσσωρεύστε μαζί συγκεντρωμένο PCBs περιέχοντας LEDs. Ο αντίκτυπος μπορεί να γρατσουνίσει το φακό σιλικόνης ή να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
