| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 3030 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |

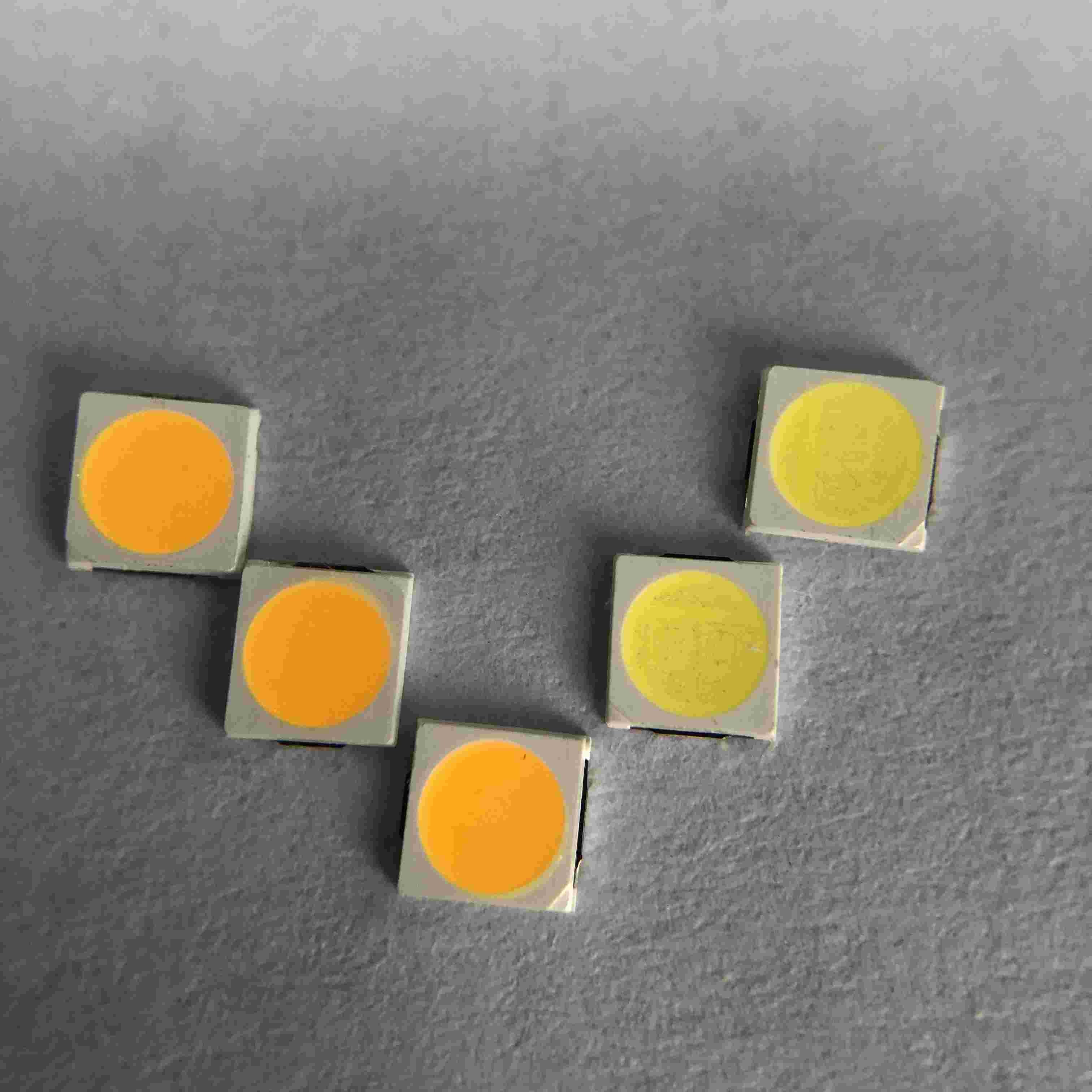

| Όνομα: | Άσπρο χρώμα 3030 των οδηγήσεων SMD | nput τάση (Β): | 3V |
|---|---|---|---|
| Χρώμα που δίνει το δείκτη (RA): | 80 | Εφαρμογή: | Φωτεινός σηματοδότης |
| Φωτεινή ροή (lm): | 155-165lm | ΚΔ: | 6500K |
| Δύναμη: | 1W | Εξουσιοδότηση (έτος): | 2 έτη |
| Χρόνος απασχόλησης (ώρες): | 20000 | Λειτουργούσα θερμοκρασία (℃): | -40-85 |
| Επισημαίνω: | τσιπ των οδηγήσεων 165lm 3030,Προβολέας 3030 τσιπ των οδηγήσεων,οδηγημένος smd 3030 3v 1w |
||
Εισαγωγή εφαρμογής:
Σύμφωνα με την πηγή φωτός, οι βιομηχανικοί και λαμπτήρες μεταλλείας μπορούν να διαιρεθούν σε παραδοσιακή πηγή φωτός βιομηχανική και λαμπτήρες μεταλλείας (όπως ο λαμπτήρας νατρίου, ο λαμπτήρας υδραργύρου, κ.λπ.) και οδηγημένους βιομηχανικούς και λαμπτήρες μεταλλείας. Έναντι των παραδοσιακών βιομηχανικών και λαμπτήρων μεταλλείας, οδήγησε τους βιομηχανικούς και λαμπτήρες μεταλλείας έχει τα μεγάλα πλεονεκτήματα:
Οι παραδοσιακές πηγές φωτός έχουν το μειονέκτημα της υψηλής θερμοκρασίας λαμπτήρων, και η θερμοκρασία λαμπτήρων μπορεί να φθάσει σε 200-300 βαθμούς. Οι ίδιες οι οδηγήσεις είναι μια κρύα πηγή φωτός. Η θερμοκρασία λαμπτήρων είναι χαμηλή και ασφαλέστερη. Ανήκει στην κρύα κίνηση.
Οι οδηγημένοι βιομηχανικοί και λαμπτήρες μεταλλείας στη συνεχή καινοτομία, το πιό πρόσφατο θερμαντικό σώμα πτερυγίων βιομηχανικό και λαμπτήρες μεταλλείας έχουν το λογικότερο σχέδιο θερμαντικών σωμάτων, που μειώνει πολύ το βάρος των βιομηχανικών και λαμπτήρων μεταλλείας, μειώνει το γενικό βάρος οδηγημένων των 80W βιομηχανικών και λαμπτήρων μεταλλείας λιγότερο από σε 4kg, και μπορεί να λύσει το πρόβλημα διασκεδασμού θερμότητας οδηγημένων των 80-300W βιομηχανικών και λαμπτήρων μεταλλείας.
ΤΣΙΠ 3030 υψηλό οδηγήσεων μονάδων λούμεν 6V 150MA για το φωτεινό σηματοδότη που εξάγει τον ελαφρύ ελαφρύ προβολέα σηράγγων
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 3V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 3030 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 155-165LM |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | Θερμό άσπρο/φυσικό ΛΕΥΚΌ White/COOL |
| Δύναμη: | 1W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Θερμοκρασία χρώματος: | 2700-6500K |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | φωτεινός σηματοδότης |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 350MA |
| Μέγεθος: | 3.0*3.0*0.6mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:

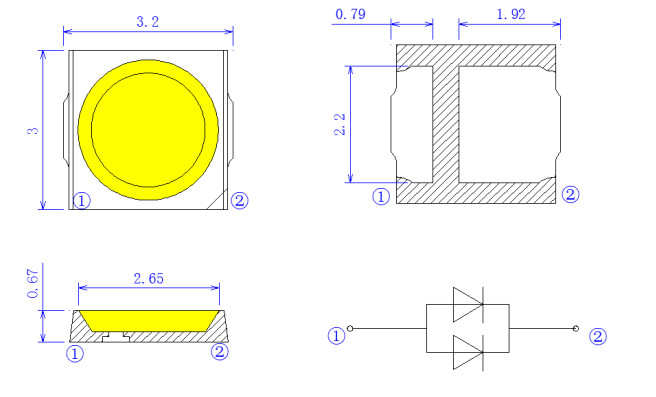

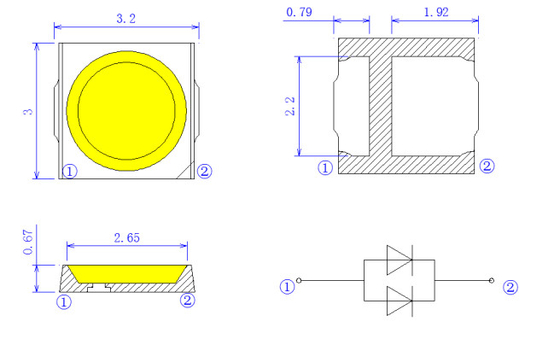

Δομή συσκευασίας:
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Απόλυτες μέγιστες εκτιμήσεις | Μονάδα |
| Μπροστινό ρεύμα | ΕΑΝ | 150 | μΑ |
| Αντίστροφη τάση | Vr | 5 | Β |
| Παλόμενο προς τα εμπρός ρεύμα | IFP* | 180 | μΑ |
| Διασκεδασμός δύναμης | PD | 1.0 | W |
| Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -40~85 | ℃ |
| Θερμοκρασία αποθήκευσης | TST | -40~85 | ℃ |
| Ηλεκτροστατική απαλλαγή | ESD | 2000 (HBM) | Β |
| Θερμοκρασία συνδέσεων | Tj | 120 | ℃ |
| Θερμική αντίσταση οδηγήσεων | Rth s-j | 33 | ℃/W |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων:
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) | Ac/Re |
| Δοκιμή ζωής | 25℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@150mA |
/ | 20 | 0/1 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
20 | 0/1 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
20 | 0/1 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 20 | 0/1 |
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
20 | 0/1 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
20 | 0/1 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | |||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση IR < IRmax=""> | |||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | |||
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) |
||||

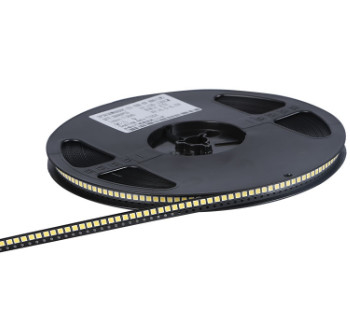

Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
