| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 3030 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |

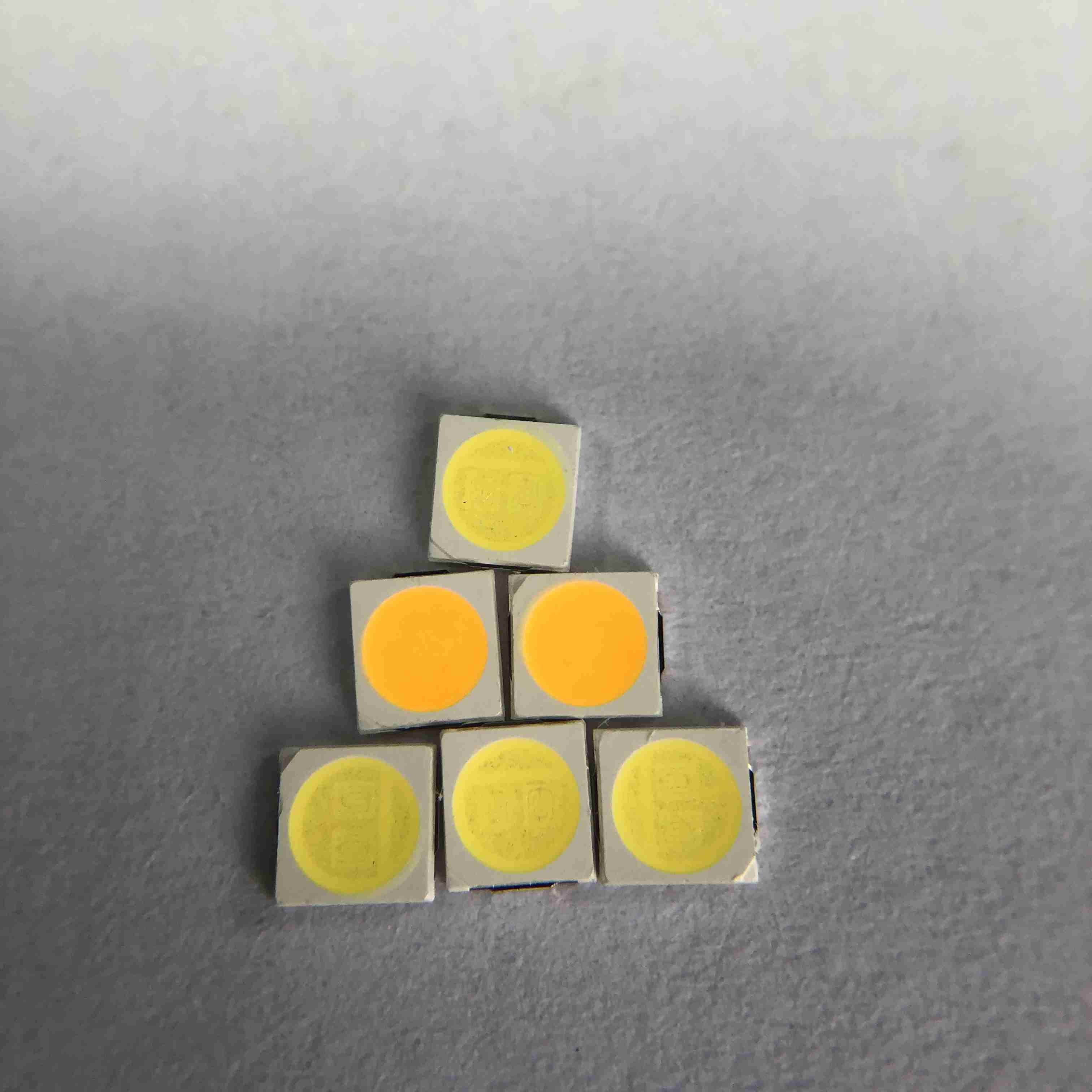

| Όνομα: | Άσπρο χρώμα 3030 των οδηγήσεων SMD | Εφαρμογή: | Backlight |
|---|---|---|---|
| nput τάση (Β): | 6V | Δύναμη: | 2W |
| Χρώμα που δίνει το δείκτη (RA): | 80 | ΚΔ: | 10000-30000k |
| Φωτεινή ροή (lm): | 170-180lm | Εξουσιοδότηση (έτος): | 2 έτη |
| Χρόνος απασχόλησης (ώρες): | 20000 | Λειτουργούσα θερμοκρασία (℃): | -40-85 |
| Επισημαίνω: | Τσιπ των οδηγήσεων EMC 3030,τσιπ των οδηγήσεων 2w 3030,2w τσιπ που οδηγείται πολυ |
||
Εισαγωγή εφαρμογής:
Στην ηλεκτρονική βιομηχανία, backlight είναι μια μορφή φωτισμού, η οποία χρησιμοποιείται συχνά στην επίδειξη LCD. Η διαφορά μεταξύ του backlight και του μπροστινού φωτός είναι ότι το backlight λάμπει από την πλευρά ή την πλάτη, ενώ το μπροστινό φως λάμπει από το μέτωπο όπως το όνομα προτείνει. Χρησιμοποιούνται για να αυξήσουν το φωτισμό στο χαμηλό περιβάλλον πηγής φωτός και τη φωτεινότητα στα όργανα ελέγχου υπολογιστών και τις οθόνες LCD στο φως προϊόντων με παρόμοιο τρόπο στις CRT επιδείξεις.
Τσιπ 3030 EMC 3V 6V εξαιρετικά φωτεινό 170-180lm των οδηγήσεων SMD για την εφαρμογή φωτισμού υψηλών σημείων
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 6V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 3030 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 180LM |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | Θερμό άσπρο/φυσικό ΛΕΥΚΌ White/COOL |
| Δύναμη: | 2W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Θερμοκρασία χρώματος: | 5700K 6500K |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | backlight |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 350MA |
| Μέγεθος: | 3.0*3.0*0.6mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Δομή συσκευασίας:
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Απόλυτες μέγιστες εκτιμήσεις | Μονάδα |
| Μπροστινό ρεύμα | ΕΑΝ | 350 | μΑ |
| Αντίστροφη τάση | Vr | 8 | Β |
| Παλόμενο προς τα εμπρός ρεύμα | IFP* | 600 | μΑ |
| Διασκεδασμός δύναμης | PD | 1.5 | W |
| Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -40~85 | ℃ |
| Θερμοκρασία αποθήκευσης | TST | -40~85 | ℃ |
| Ηλεκτροστατική απαλλαγή | ESD | 2000 (HBM) | Β |
| Θερμοκρασία συνδέσεων | Tj | 120 | ℃ |
| Θερμική αντίσταση οδηγήσεων | Rth s-j | 30 | ℃/W |
Δομή δοχείων:
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
