| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 4014 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 100KK ΤΟ ΜΗΝΑ |

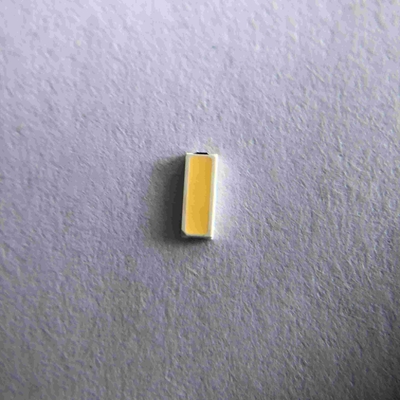

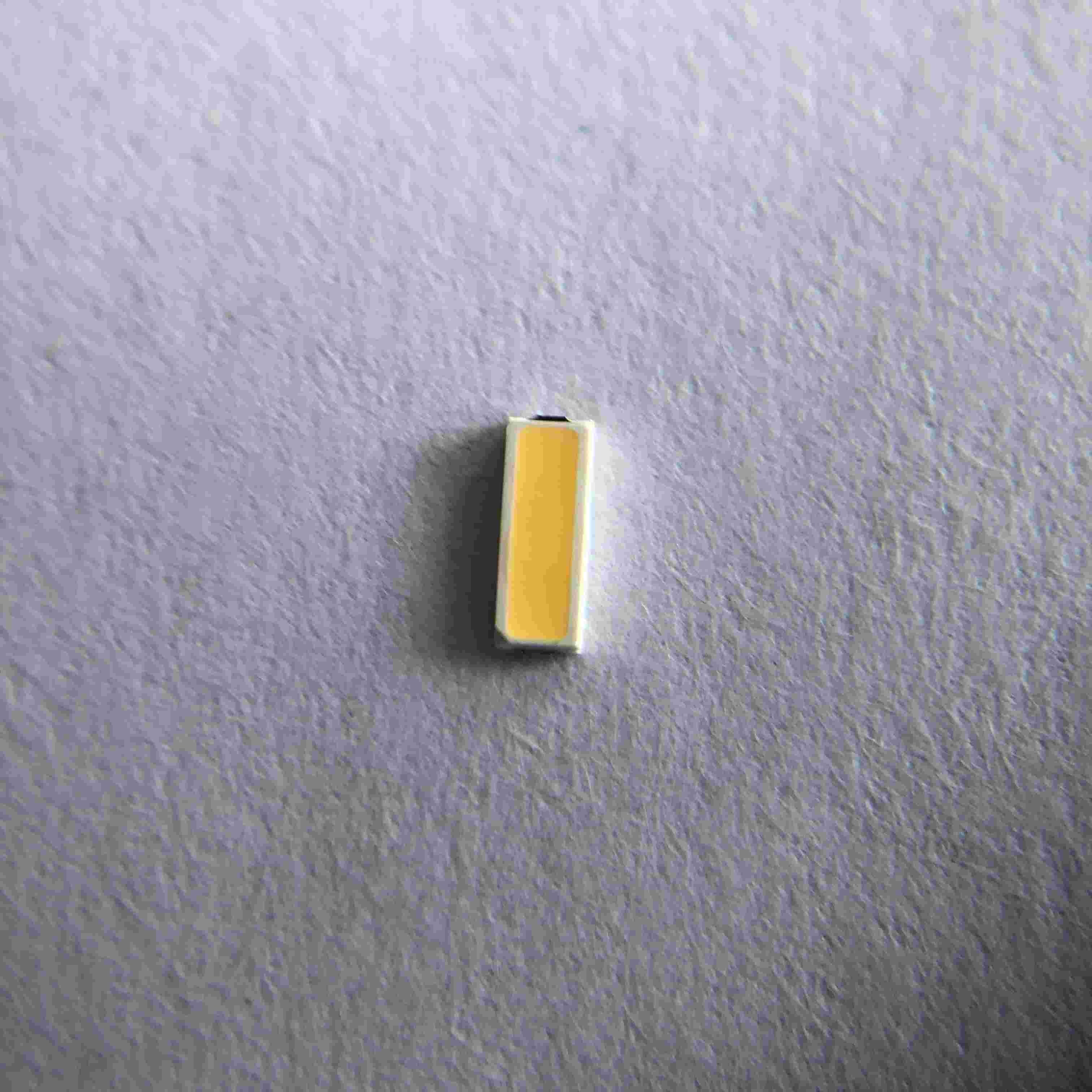

| Όνομα: | SMD ΟΔΉΓΗΣΕ 4014 | Εφαρμογή: | φως οργάνων ελέγχου |
|---|---|---|---|
| nput τάση (Β): | 3V | Δύναμη: | 120mA |
| Φωτεινή ροή (lm): | 32-40lm | ΚΔ: | 10000K |
| Εξουσιοδότηση (έτος): | 2 έτη | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Επισημαίνω: | Οδηγημένο το SMD τσιπ γίνεται ελαφρύ,4014 οδήγησαν το τσιπ γίνονται ελαφριά,μικρό οδηγημένο τσιπ 4014 |
||
Η φωτεινότητα των οδηγήσεων backlight είναι υψηλή, και η φωτεινότητα δεν θα μειωθεί μετά από τη μακροπρόθεσμη χρήση. Επιπλέον, το σώμα των οδηγήσεων backlight είναι λεπτύτερο και όμορφο.
Οι οδηγήσεις backlight, μαλακό χρώμα, που συνδυάζεται με το χρώμα της σκληρής επιτροπής οθόνης μπορούν να καταστήσουν τα μάτια πιό άνετα.
Ένα άλλο πλεονέκτημα είναι ότι όλοι που οδηγούνται backlights έχουν την αποταμίευση δύναμης, την προστασία του περιβάλλοντος και τη χαμηλή ακτινοβολία.
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 6V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 4014 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 150lm/w |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | 10000-20000K |
| Δύναμη: | 0.72W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 70 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | όργανο ελέγχου backlight |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 120MA |
| Μέγεθος: | 4.0*1.4*0.65mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Δομή συσκευασίας
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο | Σύμβολο | Μέγιστος | Μονάδα |
| Διασκεδασμός δύναμης | PD | 900 | MW |
| Συνεχές μπροστινό ρεύμα | ΕΑΝ | 150 | μΑ |
| Αντίστροφη τάση | VR | 15 | Β |
| Ηλεκτροστατική απαλλαγή (HBM) | ESD | 5000 | Β |
| Λειτουργούσα σειρά θερμοκρασίας | Topr | -35 έως +85 | ℃ |
| Σειρά θερμοκρασίας αποθήκευσης | Tstg | -40 έως +100 | ℃ |
| Θερμοκρασία συνδέσεων οδηγήσεων | Tj | 120 | ℃ |
| Οδηγημένη θερμική αντίσταση | RθJS | 22 | ℃/W |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων
| Στοιχεία | Όροι δοκιμής | Σημειώσεις | Αριθ. χαλασμένος |
| Κύκλος θερμοκρασίας | -40℃ ~25℃ ~100℃ ~25℃ (30min~5min~30min~5min) | 200Cycle | 0/20 |
| Σταθερό κράτος OperatingLife | TA = 25℃, ΕΆΝ =120mA | 3000hours | 0/20 |
| Λειτουργούσα ζωή σταθερού κράτους της υψηλής θερμοκρασίας & υψηλής υγρασίας | TA = 85℃/RH = 85%, ΕΆΝ = 90mA | 1000hours | 0/20 |
| Αντίσταση σε SolderingHeat |
Tmax=260℃, ≤10sec
|
2 φορές | 0/20 |
| Υψηλής θερμοκρασίας αποθήκευση | TA = 100℃ | 1000hours | 0/20 |
|
Χαμηλή θερμοκρασία αποθήκευση |
TA = -40℃ | 1000hours | 0/20 |
|
Υψηλής θερμοκρασίας φως
|
Ta=85℃, IF=90mA, | 1000hours | 0/20 |
Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Διαχειριζόμενες προφυλάξεις:
Χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
Μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Μην συσσωρεύστε μαζί συγκεντρωμένο PCBs περιέχοντας LEDs. Ο αντίκτυπος μπορεί να γρατσουνίσει το φακό σιλικόνης ή να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
