| Τόπος καταγωγής: | Suzhou |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 3030 |
| Ποσότητα παραγγελίας min: | 4000pcs |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| όνομα: | SMD LED 3030 λευκό χρώμα | Εφαρμογή: | ΦΩΣ ΤΟΥ ΔΡΟΜΟΥ |
|---|---|---|---|
| Φωτεινή ροή (lm): | 170-180lm | Εξουσία: | 1W |
| CCT: | 3000K 4000K 6500K | nput τάση (V): | 3V |
| Δείκτης απόδοσης χρωμάτων (Ra): | 80 | Εγγύηση (Έτος): | 2 χρόνια |
| Χρόνος εργασίας (ώρες): | 20000 | Θερμοκρασία λειτουργίας (℃): | -40-85 |
| Επισημαίνω: | 170lm SMD LED 3030,180lm SMD LED 3030,ΦΑΝΑ ΟΔΟΥ SMD LED 3030 |
||

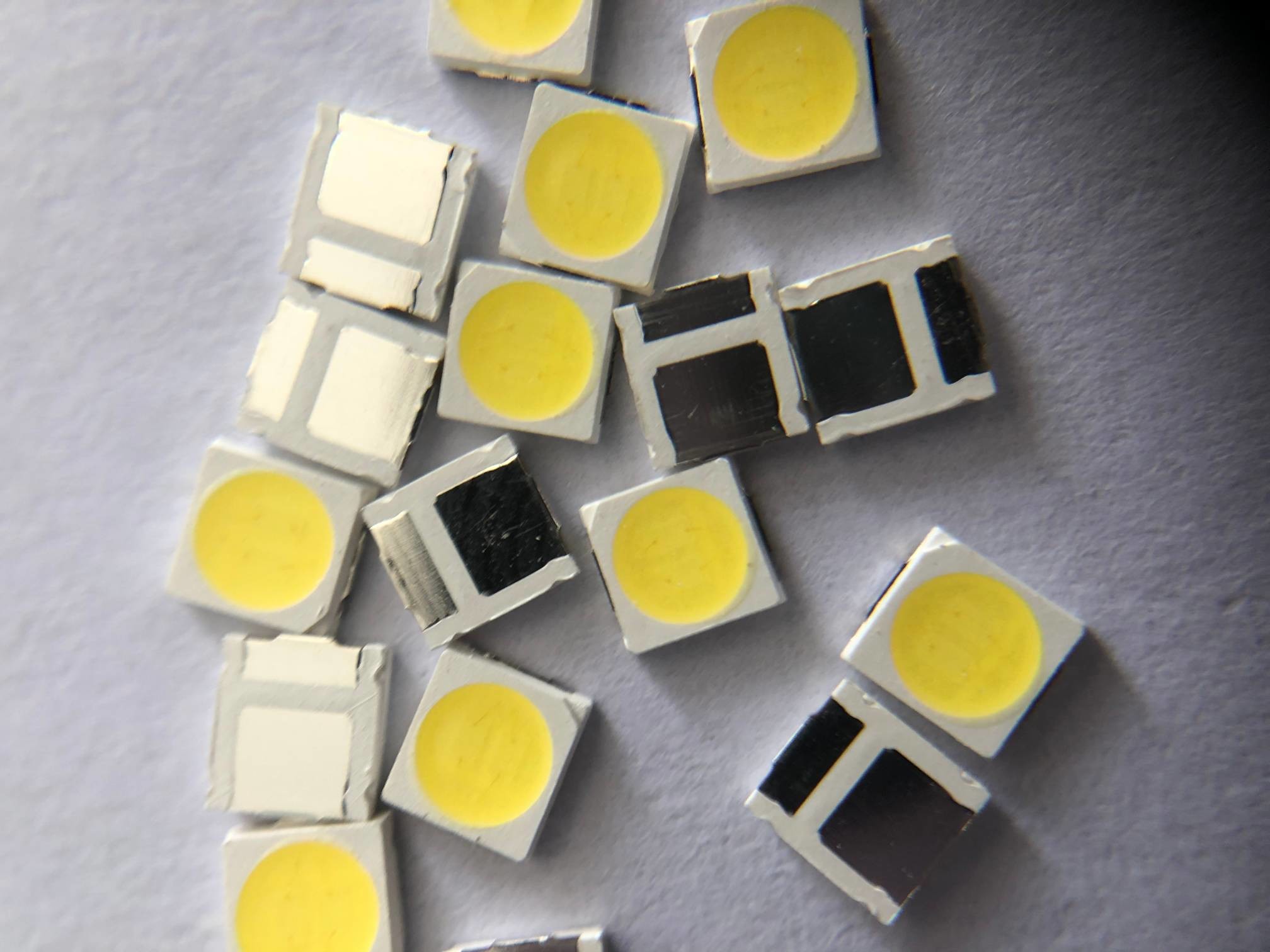

3030 EMC ΠΛΑΙΣΙΟ Smd 3v 170-180lm Led 300ma Chip Λευκό Χρώμα Για ΦΑΝΗ ΔΡΟΜΟΥ
Εισαγωγή Εφαρμογής:
Οι λαμπτήρες δρόμου περιλαμβάνουν τεχνολογία φωτισμού και ισχύουν για λαμπτήρες δρόμου.Σκοπός είναι να σχεδιαστεί ένας αποδοτικός ηλεκτρονικός λαμπτήρας δρόμου εξοικονόμησης ενέργειας με μεγάλη διάρκεια ζωής, χαμηλή κατανάλωση ενέργειας, υψηλό συντελεστή ισχύος και μικρό περιεχόμενο αρμονικού ρεύματος.Ο υψηλής απόδοσης ηλεκτρονικός λαμπτήρας δρόμου εξοικονόμησης ενέργειας περιλαμβάνει έναν κλάδο εκφόρτισης υψηλής τάσης δικτύου R1, C1, μια ανορθωτική γέφυρα D1-D4, έναν κλάδο διόρθωσης συντελεστή ισχύος C2, D5, D6, έναν κλάδο φιλτραρίσματος γρέζιων υψηλής και ενδιάμεσης συχνότητας L1, L3, ένα κύκλωμα ταλάντωσης υψηλής συχνότητας BG1-BG2, ένας κλάδος εκκίνησης L2, C7 και ένας σωλήνας λαμπτήρα T συνδεδεμένοι στη σειρά.Μπορεί να εξοικονομήσει 80% ηλεκτρική ενέργεια σε σύγκριση με τους προηγούμενους λαμπτήρες δρόμου.Το αρμονικό περιεχόμενο THD είναι μικρότερο από 25%, και η διάρκεια ζωής της λάμπας μπορεί να παραταθεί κατά 3-4 φορές.
3030 SMD efficiency επιλογή 3V 300MA 170-180lm λευκό χρώμα PPT SMD LED CHIP για φως δρόμου
Γρήγορες λεπτομέρειες:
| Τάση εισόδου (V): | 3V |
| Εγγύηση (Έτος): | 2-Έτος |
| Τύπος: | Smd Led Chip 3030 |
| Υπηρεσία λύσεων φωτισμού: | Σχεδιασμός φωτισμού και κυκλωμάτων |
| Φωτεινή αποτελεσματικότητα (lm/w): | 170-180LM |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος εργασίας (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Χρώμα εκπομπής: | Ζεστό Λευκό/Φυσικό Λευκό/ΔΡΟΜΟ ΛΕΥΚΟ |
| Εξουσία: | 1W |
| Γωνία θέασης(°): | 120 μοίρες |
| Δείκτης απόδοσης χρωμάτων (Ra): | 80 |
| Θερμοκρασία χρώματος: | 2700-6500 χιλ |
| Τόπο καταγωγής: | Suzhou, Jiangsu |
| Εφαρμογή: | φως του δρόμου |
| Τύπος Πακέτου: | Πακέτο επιφανειακής βάσης |
| Προώθηση ρεύματος: | 300 ΜΑ |
| Μέγεθος: | 3,0*3,0*0,6 χλστ |
| Συσκευασία: | 4000 τεμ/ρολό |
Προσδιορισμός προϊόντος:
Δομή πακέτου:
Προσδιορισμός προϊόντος:
| Είδος | Προσδιορισμός | Υλικό | Ποσότητα |
| Πατατακι | InGaN | InGaN | 2 σε 1 |
| Κάτοπτρο | άσπρο | PCT | |
| Πλαίσιο | C194 | Επάργυρος Χαλκός | |
| Χρυσό σύρμα | 0,9 εκ | Κράμα | |
| Φώσφορος | άσπρο | άσπρο | |
| Ενθυλάκωση | MilkyWhite | Ρητίνη | |
| Ταινία μεταφοράς | Σύμφωνα με τις προδιαγραφές EIA 481-1A | Μαύρη αγώγιμη ταινία | 4000 τμχ ανά κύλινδρο |
| Καρούλι | Σύμφωνα με τις προδιαγραφές EIA 481-1A | Αγώγιμο μαύρο | 4000 τμχ ανά κύλινδρο |
| Επιγραφή | Repsn πρότυπο | Χαρτί | |
| Τσάντα συσκευασίας | 220x240mm | Τσάντα από αλουμίνιο/χωρίς φερμουάρ | Ένας κύλινδρος μια τσάντα |
| Χαρτοκιβώτιο | Repsn πρότυπο | Χαρτί | Μη καθορισμένο |
Τυπικόςμιλεκτρο-Οκαμπύλες οπτικών χαρακτηριστικών:
Λίστα ελέγχου αξιοπιστίας LED:
| Αντικείμενο εξέτασης | Συνθήκες δοκιμής | Πρότυπο | Ποσότητα (Pcs) | Στρέμμα |
| Τεστ Ζωής | 25℃,1000Hrs@300mA | / | 20 | 0/1 |
| Υψηλή θερμοκρασία | 85℃,1000Hrs@300mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃,1000Hrs@300mA | / | 20 | 0/1 |
| Θερμότητα υψηλής υγρασίας |
85℃,85% RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Αποθήκευση σε χαμηλή θερμοκρασία | -40℃,1000 ώρες |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Αποθήκευση σε υψηλή θερμοκρασία | 100℃,1000 ώρες |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (-40'C 30mins --25'C(5mins)--100'C(30mins) ,Ρυθμός αλλαγής θερμοκρασίας:3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Θερμικό Σοκ | -40'C (15 λεπτά) --100'C (15 λεπτά), χρόνος αλλαγής <5 λεπτά, 100 C | MIL-STD-202G | 20 | 0/1 |
|
Pulse Life Test
|
Tp=1ms,DC=0,1,D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | Δοκιμή 2000V, 200V/Step, Forward & Reverse και οι δύο 3 φορές |
AEC (Q101-001) |
20 | 0/1 |
| Συγκόλληση Αντίσταση |
260±5℃,10S,3 φορές Προεπεξεργασία 30℃,70% RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Αποσύνθεση |
260±5℃,10S,1 χρόνος Προεπεξεργασία 30℃,70%RH,168Hrs |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση Vφά | VφάΜέγιστη αύξηση < 1,1x | |||
| Αντίστροφο ρεύμα IR | IR Max-Αύξηση < IRmax | |||
| Φωτεινή Ένταση ΙV | IV αποσύνθεση < 40% | |||
|
※ Κριτήρια δοκιμής ικανότητας συγκόλλησης: η κάλυψη δεν είναι μικρότερη από 95% Σημείωση: Η μέτρηση θα πραγματοποιείται αφού τα δείγματα που δοκιμάστηκαν επιστρέψουν σε κανονικές συνθήκες περιβάλλοντος (γενικά μετά από δύο ώρες) |
||||
Συσκευασία:
Προφυλάξεις:
Το ενθυλακωμένο υλικό των LED είναι σιλικόνη.Επομένως, τα LED έχουν μια μαλακή επιφάνεια
Κορυφή συσκευασίας.Η πίεση στην επάνω επιφάνεια θα επηρεάσει την αξιοπιστία των LED.Προφυλάξεις Πρέπει να ληφθούν για να αποφευχθεί η ισχυρή πίεση στο ενθυλακωμένο τμήμα.Έτσι, όταν χρησιμοποιείτε το ακροφύσιο συλλογής, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι σωστή.
Κολλητήρι:
Κατά τη συγκόλληση με το χέρι, η θερμοκρασία του σιδήρου πρέπει να είναι μικρότερη από 300℃ για 3 δευτερόλεπτα
Η χειροκόλληση πρέπει να γίνεται μόνο μία φορά
Οδηγίες συγκόλλησης SMT Reflow SMT :
Η επανασυγκόλληση δεν πρέπει να γίνεται περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην ασκείτε πίεση στα LED κατά τη θέρμανση
Το συνιστώμενο προφίλ συγκόλλησης αναρροής ως εξής
Χαρακτηριστικά Προϊόντος:
Υιοθετήστε τσιπ και πλαίσιο καλής ποιότητας, αντιστατική καλή σταθερότητα Εξαιρετικά χαμηλή εξασθένηση
Υψηλή φωτεινότητα, χαμηλή εξασθένηση υψηλή απόδοση χρώματος
Ελάχιστο 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλή σταθερότητα μη νεκρό φως
Σειρά προϊόντων και λογότυπο εταιρείας στο μπροστινό μέρος
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
