| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Αριθμό μοντέλου: | 2016 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 400KK ΤΟ ΜΗΝΑ |
| Όνομα: | Άσπρο χρώμα του 2016 των οδηγήσεων SMD | ΚΔ: | 2700K 3000K 6000K |
|---|---|---|---|
| Δύναμη: | 0.2W | nput τάση (Β): | 3V |
| Φωτεινή ροή (lm): | 20-30lm | Εξουσιοδότηση (έτος): | 2 έτη |
| Χρόνος απασχόλησης (ώρες): | 20000 | Χρώμα που δίνει το δείκτη (RA): | 80 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Φωτεινή αποδοτικότητα λαμπτήρων (lm/w): | 130 |
| Επισημαίνω: | 3v smd που οδηγείται τσιπ,Τσιπ PPA smd που οδηγείται,οδηγημένο 3v τσιπ 60ma |
||

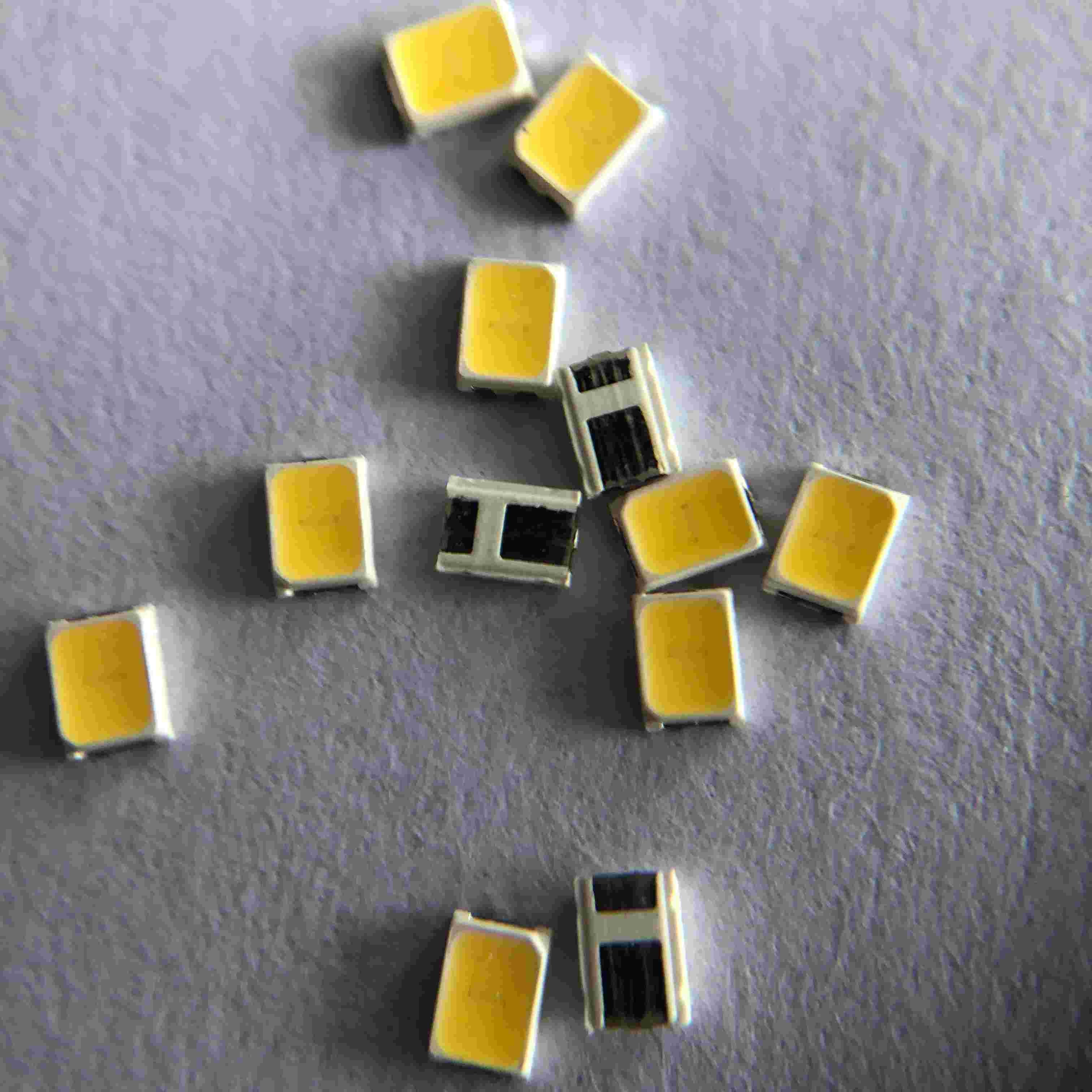

3V 20MA 0.2W 2016 20-30LM 2700-6000K PPA SMD ΟΔΉΓΗΣΕ ΤΟ ΤΣΙΠ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΉΘΗΚΕ ΓΙΑ ΤΗΝ ΚΙΝΗΤΉ ΚΆΜΕΡΑ LIGTING ΚΑΙ ΤΗΝ ΕΠΊΔΕΙΞΗ ΕΓΧΏΡΙΩΝ ΣΥΣΚΕΥΏΝ
αυτοκίνητο:
Γωνία εξέτασης: 120 βαθμοί
Ø τα υλικά των οδηγήσεων χωρίζουν σε τετράγωνα είναι InGaN
Ø 2.2mm*1.6mm*0.6mm
Υποχωρητικό αμόλυβδο συγκολλώντας συμβατό σύστημα Ø RoHS

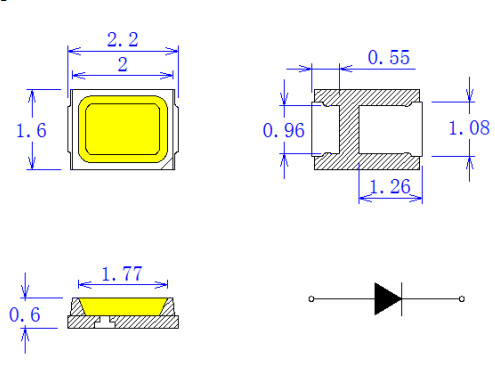

2. Δομή συσκευασίας:
Μονάδα: ανοχή χιλ.: +/--0.2mm
Αριθμός: 0.2W μέσης ησχύος λεπτό διάγραμμα κυκλώματος σειράς
Ανοχή: ±0.2mm εκτός αν αναφέρεται διαφορετικά
Ηλεκτρόδια: Κράμα χαλκού επένδυσης άργυρου
Τοποθέτηση σε κάψα της ρητίνης: Ρητίνη πυριτίου
Συσκευασία: Ανθεκτικό στη θερμότητα πολυμερές σώμα
3. Ηλεκτροοπτικά χαρακτηριστικά: (Κάθε 60mA των οδηγήσεων @, TA 25℃)
| Προϊόν αριθ. | Υλικό | VF (Β) | Χρώμα | RA | Ροή (lm) | ||
| λ. | ανώτατος | ΣΥΝΕΡΓΆΤΕΣ συντονίζει το Χ, Υ | λ. | ανώτατος | |||
| Qt-2016zw-1CSAZ | InGaN | 2.8 | 3.5 | Τύπος x=0.33, y=0.33 | 80 | 85 | 28 |
4. Προδιαγραφή προϊόντων:

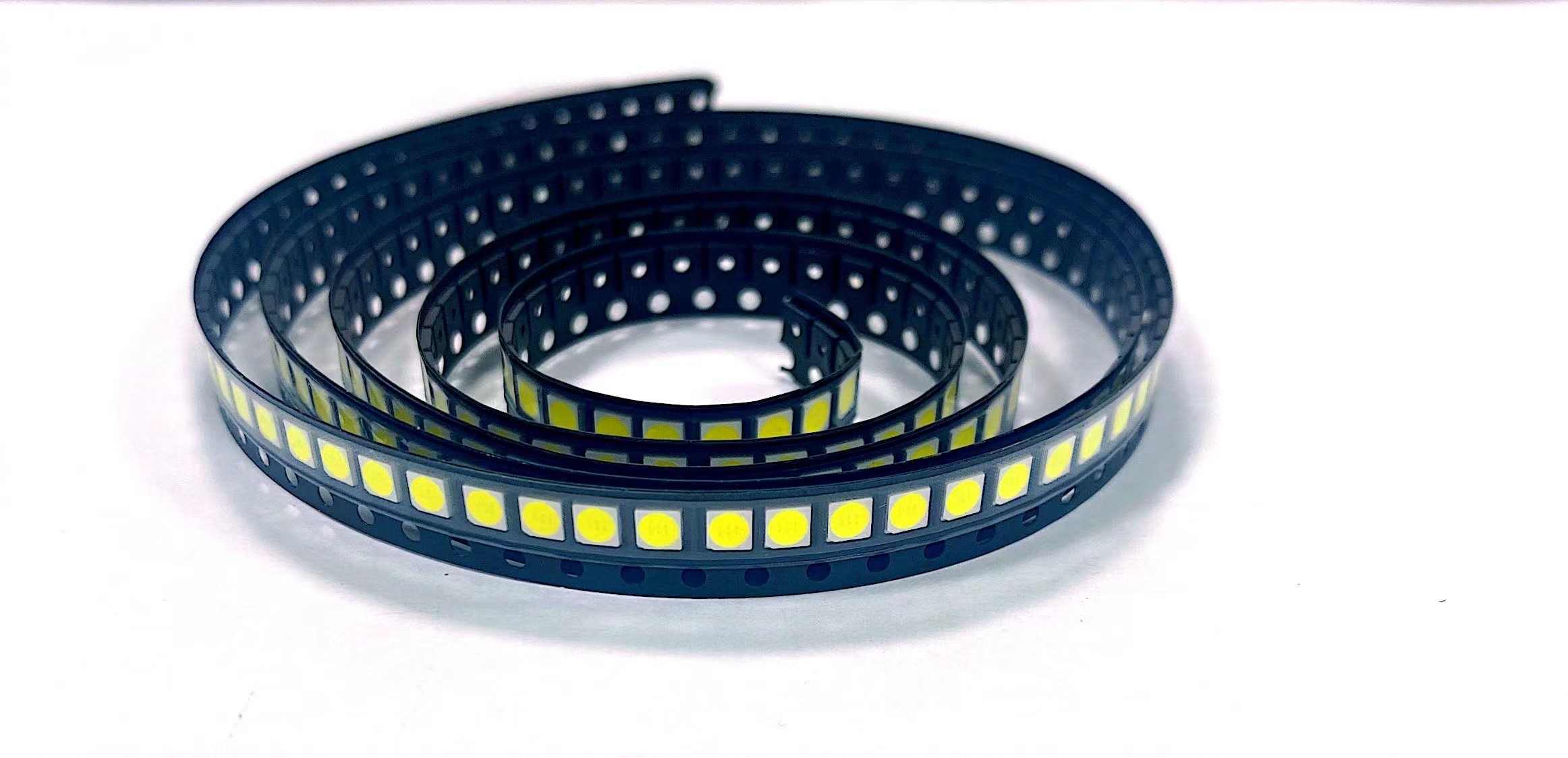

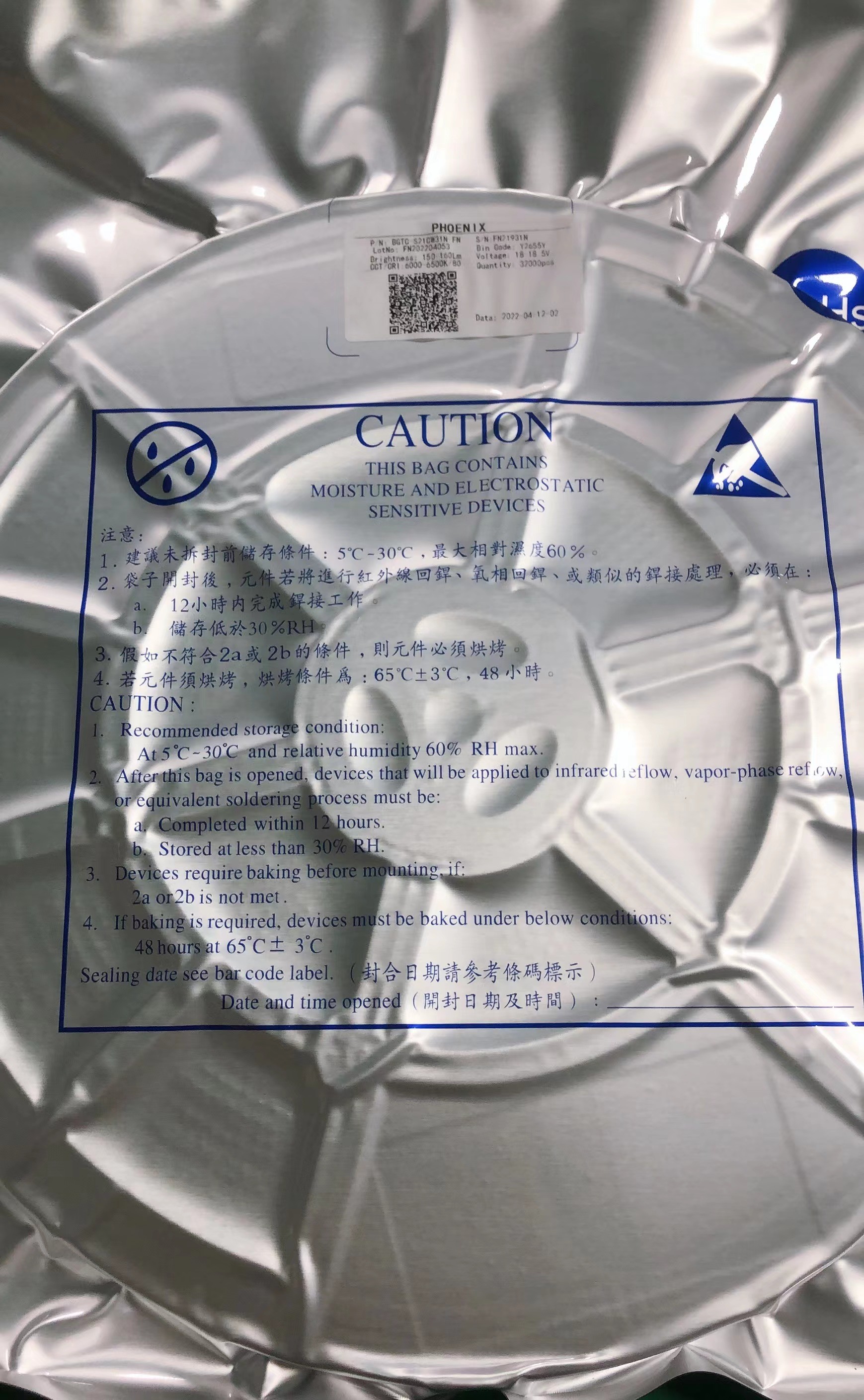

| Στοιχείο | Προδιαγραφή | Υλικό | Ποσότητα |
| Τσιπ | InGaN | InGaN | 1 σε 1 |
| Ανακλαστήρας | Άσπρος | PPA | |
| Πλαίσιο | C2680 | Επαργυρωμένος χαλκός | |
| Χρυσό καλώδιο | 0.9mil | Κράμα | |
| Φωσφόρος | Κίτρινος | YAG | |
| Encapsulant | MilkyWhite | Ρητίνη | |
| Ταινία μεταφορέων | Σύμφωνα με το EIA 481-1A specs | Αγώγιμη μαύρη ταινία | 4000pcs ανά εξέλικτρο |
| Εξέλικτρο | Σύμφωνα με το EIA 481-1A specs | Ο αγώγιμος Μαύρος | 4000pcs ανά εξέλικτρο |
| Ετικέτα | Πρότυπα Repsn | Έγγραφο | |
| Τσάντα συσκευασίας | 220x240mm | Τοποθετημένο σε στρώματα αργίλιο κανένας-φερμουάρ τσαντών | Ένα εξέλικτρο ένα τσάντα |
| Χαρτοκιβώτιο | Πρότυπα Repsn | Έγγραφο | Μη-διευκρινισμένος |
5. Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Απόλυτες μέγιστες εκτιμήσεις | Μονάδα |
| Μπροστινό ρεύμα | ΕΑΝ | 60 | μΑ |
| Αντίστροφη τάση | Vr | 5 | Β |
| Παλόμενο προς τα εμπρός ρεύμα | IFP* | 90 | μΑ |
| Διασκεδασμός δύναμης | PD | 0,2 | W |
| Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -40~85 | ℃ |
| Θερμοκρασία αποθήκευσης | TST | -40~85 | ℃ |
| Ηλεκτροστατική απαλλαγή | ESD | 2000 (HBM) | Β |
| Θερμοκρασία συνδέσεων | Tj | 110 | ℃ |
| Θερμική αντίσταση οδηγήσεων | Rth s-j | 27 | ℃/W |
6. Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
7. Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων:
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) |
| Δοκιμή ζωής | 25℃, το 1000Hrs@60mA | / | 22 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@60mA | / | 22 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@60mA | / | 22 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@60mA |
/ | 22 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
22 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
22 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
22 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 22 |
| Δοκιμή ζωής σφυγμού | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
22 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
22 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 22 |
| Κριτήρια κρίσης | |||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | ||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση IR < IRmax=""> | ||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | ||
| ※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% | |||
| Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) | |||
8. Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
8.1: Συγκολλώντας σίδηρος:
8.1.1 όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα.
8.1.2 η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
8.2: Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
8.2.1 η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
8.2.2 κατά το συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
8.2.3 το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο:
8.3 διαχειριζόμενες προφυλάξεις
8.3.1 χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
8.3.2 μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
