| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | CE LM80 ROHS |
| Αριθμό μοντέλου: | 3030 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| όνομα: | SMD LED 3030 λευκό χρώμα | nput τάση (V): | 36V |
|---|---|---|---|
| Φωτεινή ροή (lm): | 170-180lm | Εξουσία: | 1W |
| CCT: | 2700K 3000K 6000K | Εγγύηση (Έτος): | 2 χρόνια |
| Χρόνος εργασίας (ώρες): | 20000 | Δείκτης απόδοσης χρωμάτων (Ra): | 80 |
| Θερμοκρασία λειτουργίας (℃): | -40-85 | Εφαρμογή: | φως γυμναστηρίου |
| Επισημαίνω: | 36v smd 3030 οδήγησε το τσιπ,Τσιπ των οδηγήσεων SMD 3030,3030 οδηγημένο υψηλή δύναμη τσιπ |
||
Εισαγωγή εφαρμογής:
Μια δίοδος εκπομπής φωτός (LED) εκπέμπει φωςεφαρμόζοντας ένα μπροστινό ρεύμα στη διασταύρωση pn ενός σύνθετου ημιαγωγού.Όταν το μπροστινό ρεύμα διέρχεται από τη δίοδο εκπομπής φωτός, οι φορείς (ηλεκτρόνια και οπές) κινούνται.

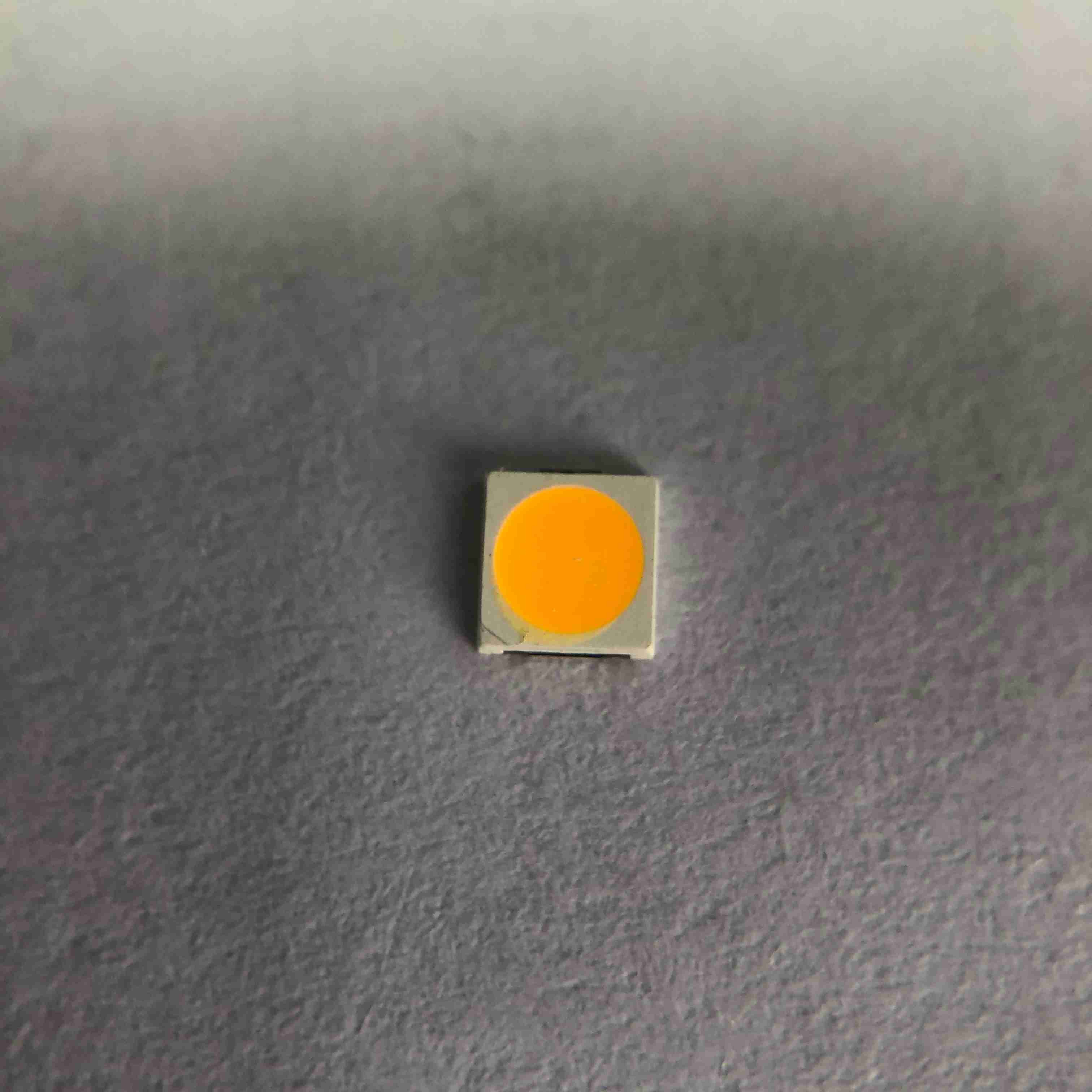

Υψηλός αυλός 36V 30MA 180lm 3030 PPT SMD LED ΤΣΙΠ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΓΙΑ ΛΑΜΠΑ ΓΥΜΝΑΣΤΗΡΙΟΥ ΚΑΙ ΑΘΛΗΤΙΚΟ ΛΑΜΠΑ
Γρήγορες λεπτομέρειες:
| Τάση εισόδου (V): | 36V |
| Εγγύηση (Έτος): | 2-Έτος |
| Τύπος: | Smd Led Chip 3030 |
| Υπηρεσία λύσεων φωτισμού: | Σχεδιασμός φωτισμού και κυκλωμάτων |
| Φωτεινή αποτελεσματικότητα (lm/w): | 180lm |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος εργασίας (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Χρώμα εκπομπής: | Ζεστό Λευκό/Φυσικό Λευκό/ΔΡΟΜΟ ΛΕΥΚΟ |
| Εξουσία: | 1W |
| Γωνία θέασης(°): | 120 μοίρες |
| Δείκτης απόδοσης χρωμάτων (Ra): | 80 |
| Θερμοκρασία χρώματος: | 2700-6500 χιλ |
| Τόπο καταγωγής: | Suzhou, Jiangsu |
| Εφαρμογή: | Φως γυμναστηρίου |
| Τύπος Πακέτου: | Πακέτο επιφανειακής βάσης |
| Προώθηση ρεύματος: | 30 MA |
| Μέγεθος: | 3,0*3,0*0,7 χλστ |
| Συσκευασία: | 4000 τεμ/ρολό |
Προσδιορισμός προϊόντος:
Δομή πακέτου:
Απόλυτες Μέγιστες Αξιολογήσεις:
| Είδος | Σύμβολο | Απόλυτες Μέγιστες Αξιολογήσεις | Μονάδα |
| Μπροστινό ρεύμα | ΑΝ | 30 | mA |
| Αντίστροφη τάση | Vr | 5 | V |
| Παλμικό μπροστινό ρεύμα | IFP* | 30 | mA |
| Διαρροή ισχύος | Π.Δ | 0,5 | W |
| Θερμοκρασία λειτουργίας | ΜΠΛΟΥΖΑ | -40~85 | ℃ |
| Θερμοκρασία αποθήκευσης | TST | -40~85 | ℃ |
| Ηλεκτροστατική εκφόρτιση | ESD | 2000 (HBM) | V |
| Θερμοκρασία διακλάδωσης | Tj | 120 | ℃ |
| LED Θερμική αντίσταση | Rth sj | 33 | ℃/Δ |
Λίστα δοκιμών αξιοπιστίας LED:
| Αντικείμενο εξέτασης | Συνθήκες δοκιμής | Πρότυπο | Ποσότητα (Pcs) | Στρέμμα |
| Τεστ Ζωής | 25℃,1000Hrs@30mA | / | 20 | 0/1 |
| Υψηλή θερμοκρασία | 85℃,1000Hrs@30mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃,1000Hrs@30mA | / | 20 | 0/1 |
| Θερμότητα υψηλής υγρασίας |
85℃,85% RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Αποθήκευση σε χαμηλή θερμοκρασία | -40℃,1000 ώρες |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Αποθήκευση σε υψηλή θερμοκρασία | 100℃,1000 ώρες |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (-40'C 30mins --25'C(5mins)--100'C(30mins) ,Ρυθμός αλλαγής θερμοκρασίας:3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Θερμικό Σοκ | -40'C (15 λεπτά) --100'C (15 λεπτά), χρόνος αλλαγής <5 λεπτά, 300 C | MIL-STD-202G | 20 | 0/1 |
|
Pulse Life Test
|
Tp=1ms,DC=0,1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | Δοκιμή 2000V, 200V/Step, Forward & Reverse και οι δύο 3 φορές |
AEC (Q101-001) |
20 | 0/1 |
| Αντίσταση συγκόλλησης |
260±5℃,10S,3 φορές Προεπεξεργασία 30℃,70% RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Αποσύνθεση |
260±5℃,10S,1 χρόνος Προεπεξεργασία 30℃,70%RH,168Hrs |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση Vφά | VφάΜέγιστη αύξηση < 1,1x | |||
| Αντίστροφο ρεύμα IR | IR Max-Αύξηση < IRmax | |||
| Φωτεινή Ένταση ΙV | IV αποσύνθεση < 40% | |||
|
※ Κριτήρια δοκιμής ικανότητας συγκόλλησης: η κάλυψη δεν είναι μικρότερη από 95% Σημείωση: Η μέτρηση θα πραγματοποιείται αφού τα δείγματα που δοκιμάστηκαν επιστρέψουν σε κανονικές συνθήκες περιβάλλοντος (γενικά μετά από δύο ώρες) |
||||
Συσκευασία:
Προφυλάξεις:
Το ενθυλακωμένο υλικό των LED είναι σιλικόνη.Επομένως, τα LED έχουν μια μαλακή επιφάνεια
Κορυφή συσκευασίας.Η πίεση στην επάνω επιφάνεια θα επηρεάσει την αξιοπιστία των LED.Προφυλάξεις Πρέπει να ληφθούν για να αποφευχθεί η ισχυρή πίεση στο ενθυλακωμένο τμήμα.Έτσι, όταν χρησιμοποιείτε το ακροφύσιο συλλογής, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι σωστή.
Κολλητήρι:
Κατά τη συγκόλληση με το χέρι, η θερμοκρασία του σιδήρου πρέπει να είναι μικρότερη από 300℃ για 3 δευτερόλεπτα
Η χειροκόλληση πρέπει να γίνεται μόνο μία φορά
Οδηγίες συγκόλλησης SMT Reflow SMT :
Η επανασυγκόλληση δεν πρέπει να γίνεται περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην ασκείτε πίεση στα LED κατά τη θέρμανση
Το συνιστώμενο προφίλ συγκόλλησης αναρροής ως εξής
Διαδικασία προϊόντος:
