| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | IEC60810，AEC-Q102 |
| Αριθμό μοντέλου: | 2720 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 40KK ΤΟ ΜΗΝΑ |
| Όνομα: | SMD ΟΔΉΓΗΣΕ ΤΟ ΚΌΚΚΙΝΟ 2720 | λd: | 612-630nm |
|---|---|---|---|
| Δύναμη: | 0.81W | nput τάση (Β): | 2V |
| Φωτεινή ροή (lm): | 33-97lm | Εξουσιοδότηση (έτος): | 2 έτη |
| Χρόνος απασχόλησης (ώρες): | 20000 | Λειτουργούσα θερμοκρασία (℃): | -40-85 |
| Επισημαίνω: | τσιπ 2720 οδηγημένος,τσιπ 350ma Smd οδηγημένος,2720 οδηγημένη smd αντικατάσταση τσιπ |
||

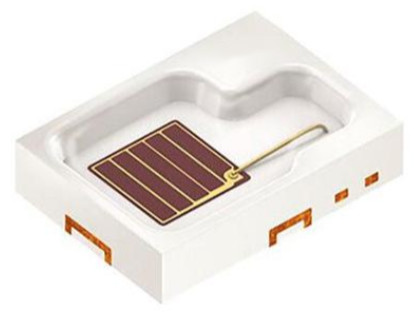

2V 350MA 0.81W 2720 ΑΥΤΟΚΊΝΗΤΟΣ ΦΩΤΙΣΜΌΣ ΕΧΘΡΏΝ ΤΣΙΠ 33-97LM 612-630NM ΟΔΗΓΗΜΈΝΟΣ SMD
2720 είναι ένα των πολύ συσκευάζοντας προϊόν ισχυρών και αξιόπιστων οδηγήσεων. Τα σημαντικά πλεονεκτήματά του είναι υψηλή φωτεινότητα, χαμηλή θερμική αντίσταση και καλή θερμική σταθερότητα. Μοναδική σταθερότητα κύκλων θερμοκρασίας. Το μέρος πλαισίων μολύβδου βελτιστοποιείται για το συντελεστή θερμικής επέκτασης του πίνακα κυκλωμάτων για να εξασφαλίσει την υψηλή σταθερότητα του σημείου συγκόλλησης.
Συσκευασία: Συσκευασία εποξικής ρητίνης SMD
Χαρακτηριστική ακτινοβολία: 120 °
Βαθμός αντίστασης διάβρωσης: 3B
Αυτοκινητική πιστοποίηση: iec60810, AEC-q102
Επίπεδο 3b, 2 kV, 2 kV ESD
Διαστάσεις: 2.75 X 2,0 X 0,6 χιλ.
μέγεθος λεωφόρων (ειδικά ύψος)
Ο καλύτερος θερμικός βαθμός αντίστασης είναι κατάλληλος για τις μέσης ησχύος συσκευές
Πανγχρωματικό φάσμα
8-χρώμα επιλογές, υψηλή γενική απόδοση
Ισχυρή ευελιξία και ελεύθερο σχέδιο
Το πρώτο προϊόν στην αγορά για να πραγματοποιήσει τα πολλαπλάσια επίπεδα δύναμης σε ένα μέγεθος συσκευασίας
Της βιομηχανίας πιό πεπειραμένης σε μια λύση μεγέθους συσκευασίας
Τα δύο χρώματα του κόκκινου και έξοχου κοκκίνου έχουν τις διπλές λειτουργίες του χωρισμού
Εσωτερικός φωτισμός (όπως φαίνεται στο διάγραμμα περιβάλλοντος)
σήμα
νυχτερινή όραση
Κεφάλι οδηγήσεων επάνω στο σύστημα και το λέιζερ επίδειξης
Μέγιστες εκτιμήσεις
Τιμές συμβόλων παραμέτρου
|
Λειτουργούσα θερμοκρασία Κορυφή ελάχιστος. μέγιστο. |
-40 °C 125 °C |
|
Θερμοκρασία αποθήκευσης Tstg ελάχιστος. μέγιστο. |
-40 °C 125 °C |
| Θερμοκρασία συνδέσεων Tj μέγιστο. | 150 °C |
| Χρόνος θερμοκρασίας συνδέσεων για συντομία applications* Tj μέγιστο. | 175 °C |
|
Μπροστινό ρεύμα ΕΑΝ ελάχιστος. Τ = 25 °C μέγιστο. |
10 μΑ 500 μΑ |
|
Ρεύμα κύματος IFS μέγιστο. τ ≤ 10 µs Δ = 0,005 TS = 25 °C |
1500 μΑ |
|
Αντίστροφη τάση 2): VR VR μέγιστο. Τ = 25 °C |
12 Β |
|
Το ESD αντιστέκεται την τάση ACC. σε ANSI/ESDA/JEDEC js-001 (HBM, κατηγορία 2) VESD |
2 kV |
Η μεσαία διάρκεια ζωής (L70/B50) για Tj = 175°C είναι 100h.
Χαρακτηριστικά
ΕΑΝ 350 μΑ TS = 25 °C
Τιμές συμβόλων παραμέτρου
| Μέγιστο μήκος κύματος | λpeak τύπος. 630 NM |
|
Κυρίαρχο μήκος κύματος 3) ΕΑΝ = 350 μΑ |
ελάχιστος 612 NM λdom τύπος. 621 NM μέγιστο 630 NM |
| Φασματικό εύρος ζώνης σε 50% Irel, ανώτατο | ∆λ τύπος. 18 NM |
| Γωνία εξέτασης σε 50% IV | 2φ τύπος. 120 ° |
|
Μπροστινή τάση 4) ΕΑΝ = 350 μΑ |
ελάχιστος 2.0 β VF τύπος. 2.3 β μέγιστο 2.6 β |
|
Αντίστροφο ρεύμα 2) VR = 12 Β |
IR τύπος. 0,01 µA μέγιστο 10 µA |
| Πραγματική θερμική σύνδεση αντίστασης/solderpoint 5) | Rthjs πραγματικό τύπος. 13.0 Κ/W μέγιστο 16.0 Κ/W |
| Ηλεκτρική θερμική σύνδεση αντίστασης/solderpoint 5) με την αποδοτικότητα ηe = 30% |
Rthjs elec τύπος. 9.1 Κ/W μέγιστο 11.2 Κ/W |
Φωτεινότητα
Ομάδες
Ομάδα
1 φωτεινού φράγκου Λουξεμβούργου
Ι = 350 μΑ
| lm 33 | lm 39 | Cd 12 |
| lm 39 | lm 45 | Cd 14 |
| lm 45 | lm 52 | Cd 16 |
| lm 52 | lm 61 | Cd 19 |
| lm 61 | lm 71 | Cd 22 |
| lm 71 | lm 82 | Cd 25 |
| lm 82 | lm 97 | Cd 30 |
| 2.00 Β | 2.15 Β |
| 2.15 Β | 2.30 Β |
| 2.30 Β | 2.45 Β |
| 2.45 Β | 2.60 Β |
Ομάδες μήκους κύματος
Ομάδα
Κυρίαρχο μήκος κύματος 3)
ΕΑΝ = 350 μΑ
| 612 NM | 616 NM |
| 616 NM | 620 NM |
| 620 NM | 624 NM |
| 624 NM | 627 NM |
| 627 NM | 630 NM |
Σχετική φασματική εκπομπή
Φrel = φ (λ) ΕΑΝ = 350 μΑ TS = 25 °C
Χαρακτηριστικά ακτινοβολίας
= φ (ϕ) S 25 °C
Διαστατικό σχέδιο
Σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας
Το προϊόν συμμορφώνεται στο επίπεδο 2 ACC MSL. σε JEDEC j-STD-020E
PB-ελεύθερη (SnAgCu) μονάδα συνελεύσεων συμβόλων χαρακτηριστικών γνωρισμάτων σχεδιαγράμματος
Ελάχιστο μέγιστο σύστασης
|
Ράμπα-επάνω στο ποσοστό στο preheat*) 2 25 °C σε 150 °C |
3 | K/s | ||
|
TS 60 100 Τ στο Τ |
120 | s | ||
|
|
3 | K/s | ||
| Θερμοκρασία Τ 217 Liquidus | °C | |||
| Χρόνος επάνω από tL θερμοκρασίας liquidus 80 | 100 | s | ||
| Μέγιστη θερμοκρασία Τ 245 | 260 | °C | ||
|
Χρόνος μέσα σε 5 °C της διευκρινισμένης αιχμής θερμοκρασία TP - 5 Κ |
30 | s | ||
|
Ράμπα-κατεβάστε rate* 3 Τ σε 100 °C |
6 | K/s | ||
|
Χρόνος 25 °C σε TP |
480 | s |
Όλες οι θερμοκρασίες αναφέρονται στο κέντρο της συσκευασίας, που μετριέται σχετικά με την κορυφή του υπολογισμού DT/Dt συστατικών * κλίσεων: Μέγιστο 5 s της DT εκπλήρωση για ολόκληρη την τ-σειρά
