| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 2016 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | Άσπρο χρώμα του 2016 των οδηγήσεων SMD | εφαρμογή: | ΚΙΝΗΤΗ ΚΆΜΕΡΑ LIGTING ΚΑΙ ΕΠΊΔΕΙΞΗ ΕΓΧΏΡΙΩΝ ΣΥΣΚΕΥΏΝ |
|---|---|---|---|
| nput τάση (Β): | 3V | Εξουσιοδότηση (έτος): | 2 έτη |
| Δύναμη: | 60mA | Φωτεινή ροή (lm): | 20-30lm |
| ΚΔ: | 6500K | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Επισημαίνω: | τσιπ των οδηγήσεων 30lm SMD,Τσιπ 3v των οδηγήσεων SMD,3v ελαφρύ τσιπ |
||
Εισαγωγή εφαρμογής:
Οι αντιστάτες τσιπ είναι τα πιό κοινά μέρη SMD που οι κατασκευαστές χρησιμοποιούν σε SMT PCBs. Συνήθως, οι 3 αριθμοί στο σώμα ενός αντιστάτη τσιπ παρουσιάζουν αξία αντίστασής του.

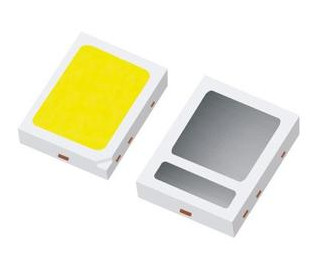

3V 60MA 0.2W 2016 20-30LM PCT SMD ΟΔΉΓΗΣΕ ΤΟ ΤΣΙΠ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΉΘΗΚΕ ΓΙΑ ΤΗΝ ΚΙΝΗΤΉ ΚΆΜΕΡΑ LIGTING ΚΑΙ ΤΗΝ ΕΠΊΔΕΙΞΗ ΕΓΧΏΡΙΩΝ ΣΥΣΚΕΥΏΝ
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 2.9-3.1V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 20-30LM |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | ΑΣΠΡΟΣ |
| Δύναμη: | 0.2W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | Κινητό φως καμερών |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 60MA |
| Μέγεθος: | 2.2*1.6*0.6mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:

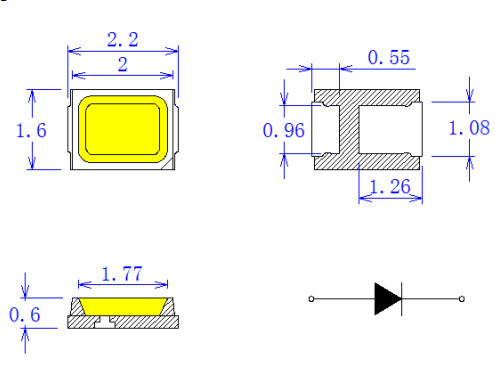

Δομή συσκευασίας:
Ηλεκτροοπτικά χαρακτηριστικά:
| Προϊόν αριθ. | Υλικό | VF (Β) | Χρώμα | RA | Ροή (lm) | ||
| λ. | ανώτατος | ΣΥΝΕΡΓΆΤΕΣ συντονίζει το Χ, Υ | λ. | ανώτατος | |||
| Qt-2016zw-1CSAZ | InGaN | 2.8 | 3.5 | Τύπος x=0.33, y=0.33 | 80 | 85 | 28 |
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων:
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) |
| Δοκιμή ζωής | 25℃, το 1000Hrs@60mA | / | 22 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@60mA | / | 22 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@60mA | / | 22 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@60mA |
/ | 22 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
22 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
22 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
22 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 22 |
| Δοκιμή ζωής σφυγμού | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
22 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
22 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 22 |
| Κριτήρια κρίσης | |||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | ||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση IR < IRmax=""> | ||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | ||
| ※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% | |||
| Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) | |||
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:

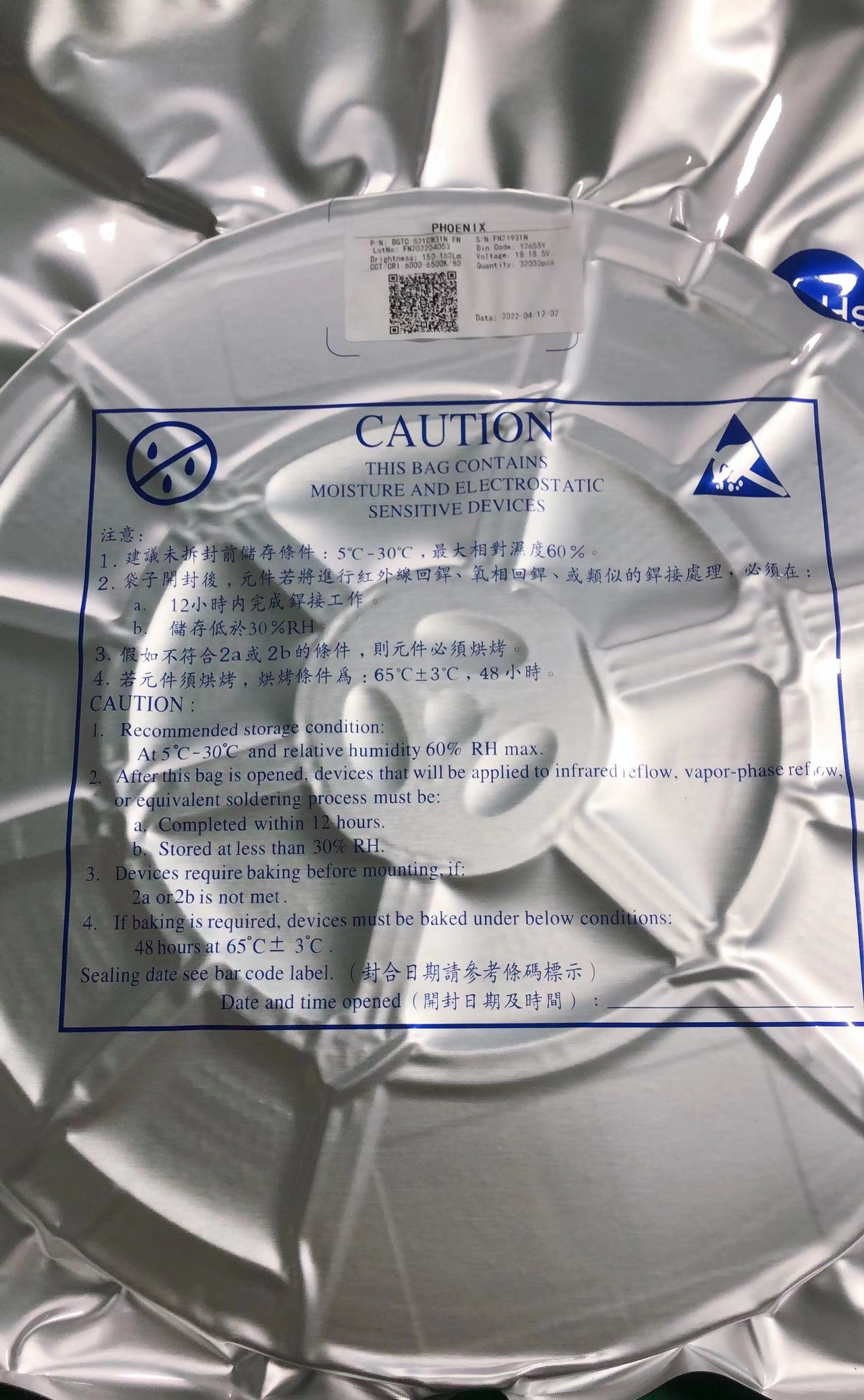

Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
