| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 5730 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | SMD ΟΔΉΓΗΣΕ 5730 | ΚΔ: | 6500k 3000k 4000k |
|---|---|---|---|
| Φωτεινή ροή (lm): | 65-70lm | Εφαρμογή: | Φως ψυγείων |
| Δύναμη: | 150mA | nput τάση (Β): | 3V |
| Εξουσιοδότηση (έτος): | 2 έτη | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Επισημαίνω: | 3V 5730 οδήγησε το τσιπ,150MA 5730 οδήγησε το τσιπ,5730 ελαφρύς τσιπ που οδηγείται |
||
Εισαγωγή εφαρμογής:
Ο βολβός χρησιμοποιεί τις οδηγήσεις ως πηγή φωτός, και δεν υπάρχει κανένα υπέρυθρο) τμήμα IR (στο φάσμα όταν εκπέμπουν οι οδηγήσεις το φως, και η γενική δομή υιοθετεί μια επαγγελματικά σχεδιασμένη δομή διασκεδασμού θερμότητας. Η θερμοκρασία κατά τη διάρκεια της κανονικής λειτουργίας είναι μόνο 40-60 ℃. Ακόμα κι αν χρησιμοποιείται ευρέως, είναι πολύ χαμηλότερο από αυτός που παράγεται από τους συνηθισμένους βολβούς και τους λαμπτήρες εξοικονόμησης ενέργειας. Εάν είναι το καλοκαίρι, θα μειώσει σημαντικά το φόρτο εργασίας και το χρόνο του εξοπλισμού ψύξης, που συνδυάζονται με τη διαφορά στη δύναμη (1:10), κατά συνέπεια, τη σχετική μείωση της κατανάλωσης ισχύος σώζει τις δαπάνες, και απεικονίζει τελικά την ενέργεια - αποταμίευση του βολβού.

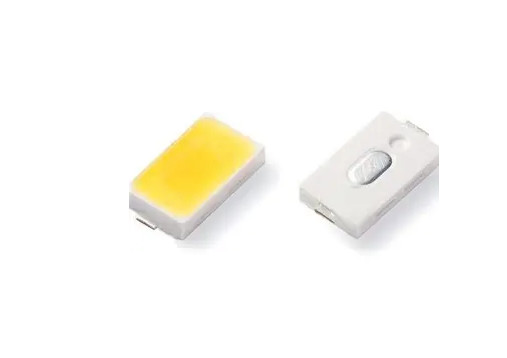

τσιπ 6000-6500k 65-70lm 5730 οδηγήσεων 3V 150MA SMD για το ελαφρύ φως ψυγείων ψυγείων
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 3V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 140lm/w |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | 10000-15000k |
| Δύναμη: | 0.5w |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | ΟΔΗΓΗΜΕΝΗ ΛΟΥΡΙΔΑ |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 150MA |
| Μέγεθος: | 5.7*3*0.75mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:

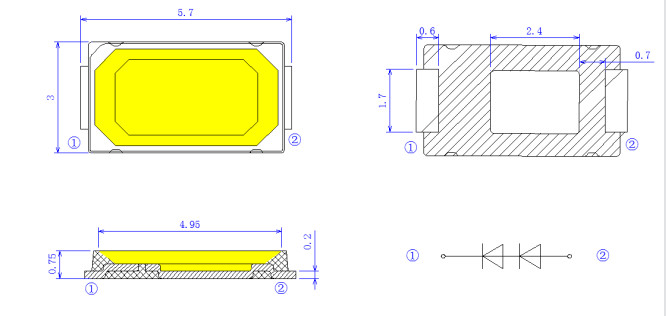

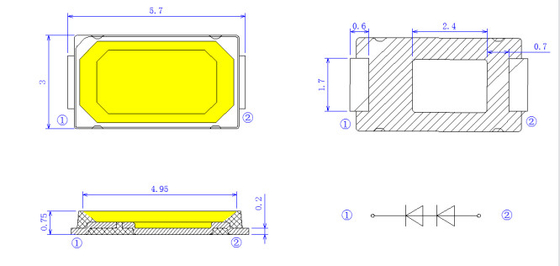

Δομή συσκευασίας
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο | Προδιαγραφή | Υλικό | Ποσότητα |
| Τσιπ | InGaN | InGaN | 1 σε 1 |
| Ανακλαστήρας | Άσπρος | PPA | |
| Πλαίσιο | C2680 | Επαργυρωμένος χαλκός | |
| Χρυσό καλώδιο | 0.8mil | Κράμα | |
| Φωσφόρος | άσπρος | Yellom | |
| Encapsulant | MilkyWhite | Ρητίνη | |
| Ταινία μεταφορέων | Σύμφωνα με το EIA 481-1A specs | Αγώγιμη μαύρη ταινία | 4000pcs ανά εξέλικτρο |
| Εξέλικτρο | Σύμφωνα με το EIA 481-1A specs | Ο αγώγιμος Μαύρος | 4000pcs ανά εξέλικτρο |
| Ετικέτα | Πρότυπα Repsn | Έγγραφο | |
| Τσάντα συσκευασίας | 220x240mm | Τοποθετημένο σε στρώματα αργίλιο κανένας-φερμουάρ τσαντών | Ένα εξέλικτρο ένα τσάντα |
| Χαρτοκιβώτιο | Πρότυπα Repsn | Έγγραφο | Μη-διευκρινισμένος |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) | Ac/Re |
| Δοκιμή ζωής | 25℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@150mA | / | 20 | 0/1 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@150mA |
/ | 20 | 0/1 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
20 | 0/1 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
20 | 0/1 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 20 | 0/1 |
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
20 | 0/1 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
20 | 0/1 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | |||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση IR < IRmax=""> | |||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | |||
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) |
||||

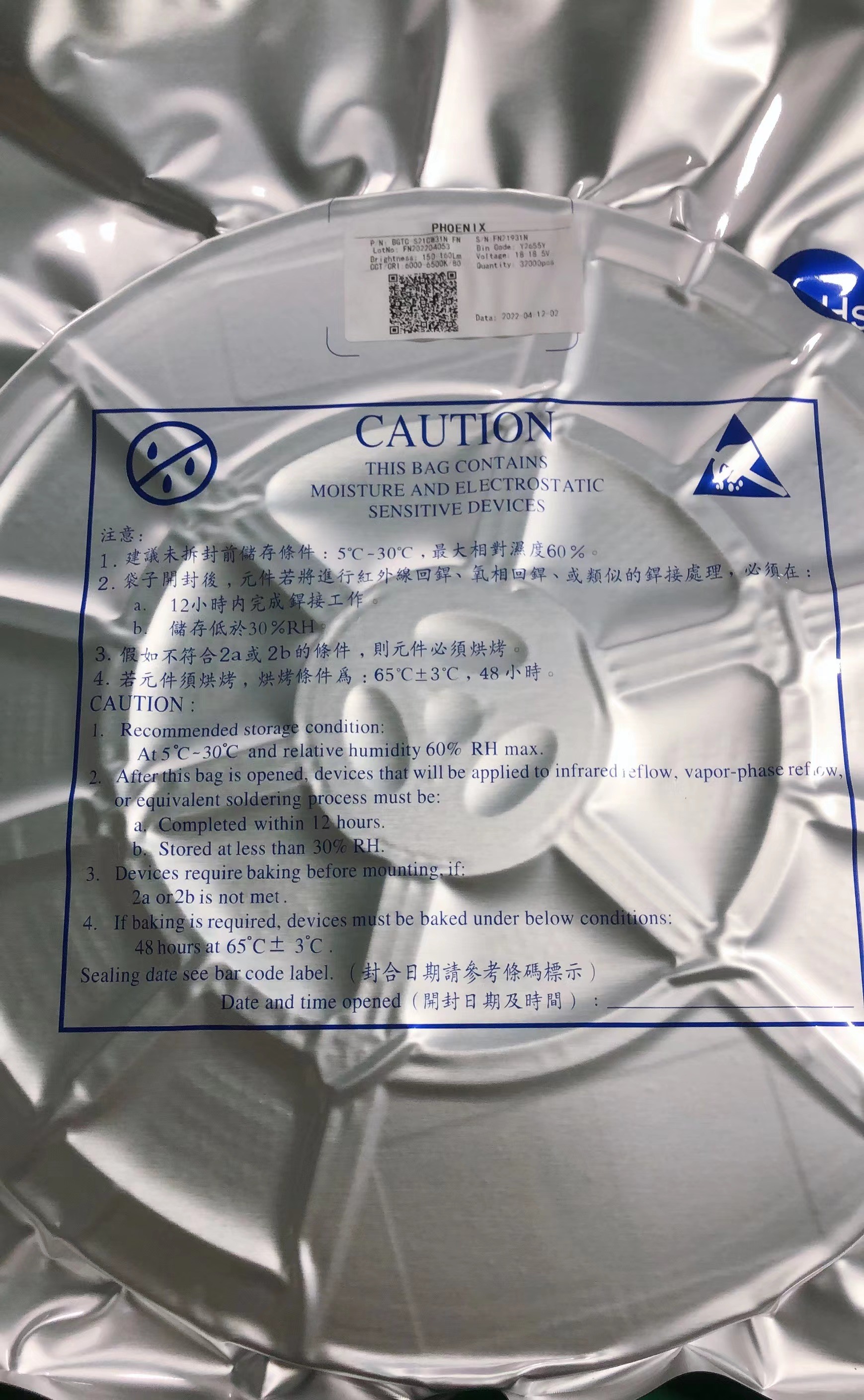

Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Διαχειριζόμενες προφυλάξεις:
Χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
Μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Μην συσσωρεύστε μαζί συγκεντρωμένο PCBs περιέχοντας LEDs. Ο αντίκτυπος μπορεί να γρατσουνίσει το φακό σιλικόνης ή να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
