Εισαγωγή εφαρμογής:
Ο ανακλαστήρας αποτελείται από το υψηλής ποιότητας κράμα αργιλίου με την υψηλή αποδοτικότητα αντανάκλασης. Είναι ιδιαίτερα κατάλληλο για το σταθερό φωτισμό στο διάφορο υψηλό υπόστεγο και τις υψηλές θέσεις στεγών.
Το χαρακτηριστικό δομικό σχέδιο και τα ελαφριά υλικά κραμάτων δεν έχουν την καλή dust-proof και αδιάβροχη εκτέλεση, καμία διάβρωση και σκουριά.
Οι διαφορετικοί ανακλαστήρες όπως ο καθρέφτης και η παγωμένη επιφάνεια μπορούν να επιλεχτούν σύμφωνα με τις επιτόπιες απαιτήσεις.

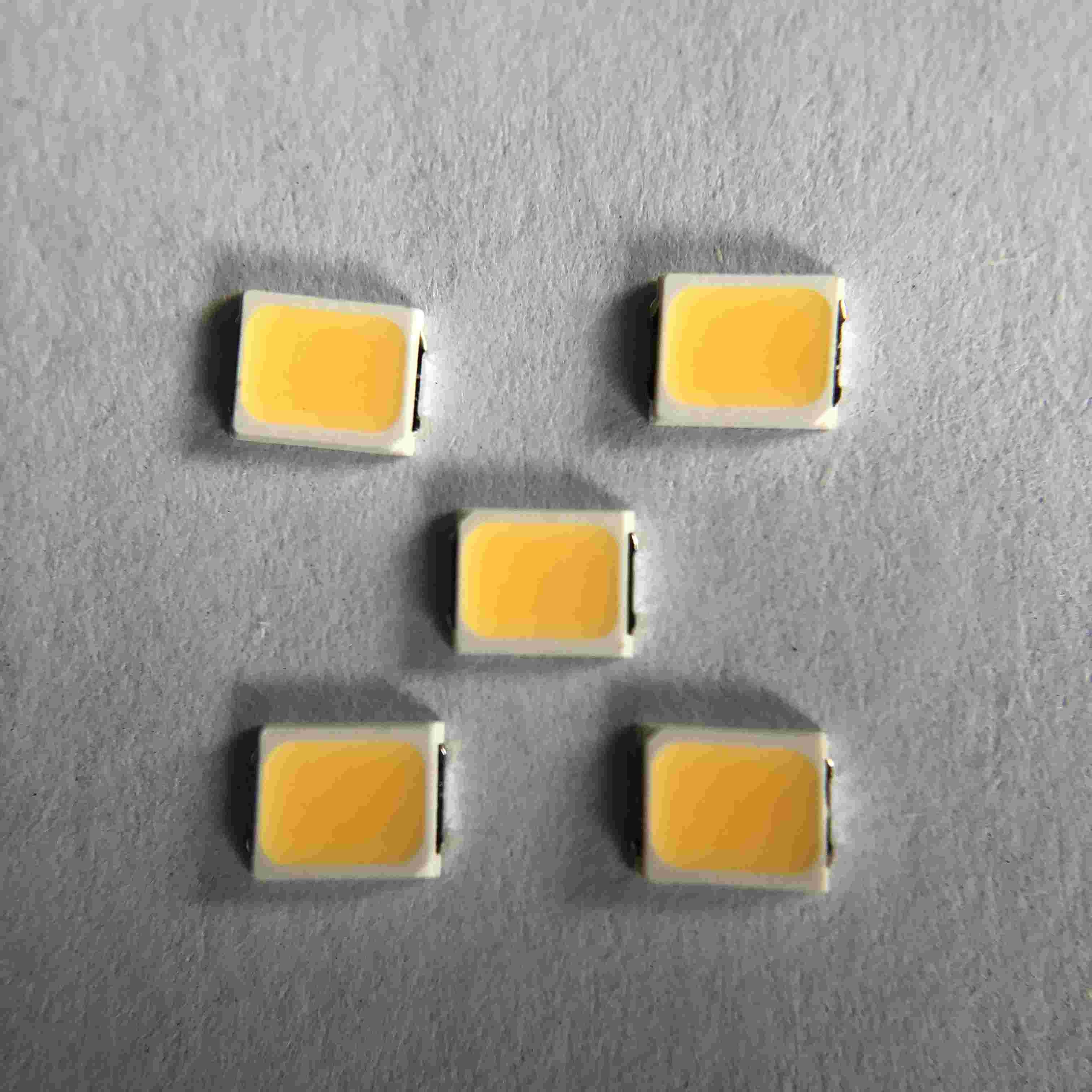

Υψηλή ΕΓΧΏΡΙΑ ΔΙΑΚΌΣΜΗΣΗ ΛΟΥΡΊΔΩΝ ΤΣΙΠ των οδηγήσεων PCT SMD μονάδων λούμεν 3V 60MA 0.2W 2835 26-28LM 6500K
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): |
3V |
| Εξουσιοδότηση (έτος): |
δύο ετών |
| Τύπος: |
Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: |
Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): |
150lm/w |
| Διάρκεια ζωής (ώρες): |
50000 |
| Χρόνος απασχόλησης (ώρες): |
20000 |
| Υλικό τσιπ: |
INGAN |
| Εκπομπή του χρώματος: |
2700-6500K |
| Δύναμη: |
0.2W |
| Γωνία εξέτασης (°): |
120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): |
80 |
| Τσάντα συσκευασίας: |
220*240nm |
| Θέση προέλευσης: |
Suzhou, jiangsu |
| Εφαρμογή: |
ΟΔΗΓΗΜΕΝΗ ΛΟΥΡΙΔΑ |
| Τύπος συσκευασίας: |
Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: |
60MA |
| Μέγεθος: |
2.8*3.5*0.65mm |
| Συσκευασία: |
4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Δομή συσκευασίας
Απόλυτες μέγιστες εκτιμήσεις
| Στοιχείο |
Σύμβολο |
Απόλυτες μέγιστες εκτιμήσεις |
Μονάδα |
| Μπροστινό ρεύμα |
ΕΑΝ |
60 |
μΑ |
| Αντίστροφη τάση |
Vr |
5 |
Β |
| Παλόμενο προς τα εμπρός ρεύμα |
IFP* |
80 |
μΑ |
| Διασκεδασμός δύναμης |
PD |
0,2 |
W |
| Λειτουργούσα θερμοκρασία |
ΚΟΡΥΦΗ |
-40~85 |
℃ |
| Θερμοκρασία αποθήκευσης |
TST |
-40~85 |
℃ |
| Ηλεκτροστατική απαλλαγή |
ESD |
2000 (HBM) |
Β |
| Θερμοκρασία συνδέσεων |
Tj |
120 |
℃ |
| Θερμική αντίσταση οδηγήσεων |
Rth s-j |
30 |
℃/W |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων
|
Στοιχείο δοκιμής
|
Όροι δοκιμής
|
Πρότυπα
|
Qty (PC)
|
Ac/Re
|
|
Δοκιμή ζωής
|
25℃, το 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Υψηλής θερμοκρασίας
|
85℃, το 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Χαμηλή θερμοκρασία
|
-40℃, το 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Υψηλή θερμότητα υγρασίας
|
85℃, 85%RH,
το 1000Hrs@60mA
|
/
|
20
|
0/1
|
|
Αποθήκευση χαμηλής θερμοκρασίας
|
-40℃, 1000Hours
|
JEITA ΕΔ-4701
200 202
|
20
|
0/1
|
|
Υψηλής θερμοκρασίας αποθήκευση
|
100℃, 1000Hours
|
JEITA ΕΔ-4701
200 201
|
20
|
0/1
|
|
Κύκλος θερμοκρασίας
|
(- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min)
|
JEITA ΕΔ-4701
100 105
|
20
|
0/1
|
|
Θερμικός κλονισμός
|
-40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος<5mins>
|
Mil-STD-202G
|
20
|
0/1
|
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150 μΑ
|
/
|
20
|
0/1
|
|
Δοκιμή ESD (HBM)
|
2000ταΒ,200V/Step, διαβιβάζουν & αντιστρέφουν τη δοκιμή και τα δύο 3times
|
AEC
(Q101-001)
|
20
|
0/1
|
|
Αντίσταση συγκόλλησης
|
260±5℃, 10S, 3φορές
Προγενέστερη επεξεργασία 30℃, 70%RH
|
JEITA ΕΔ-4701
300 302
|
20
|
0/1
|
|
Επανακυκλοφορία IV αποσύνθεση
|
260±5℃, 10S, 1χρόνος
Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours
|
/
|
20
|
0/1
|
Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Διαχειριζόμενες προφυλάξεις:
Χειριστείτε το συστατικό κατά μήκος της δευτερεύουσας επιφάνειας με τη χρησιμοποίηση των λαβίδων ή των κατάλληλων εργαλείων
Μην αγγίξτε άμεσα ή μην χειριστείτε την επιφάνεια φακών σιλικόνης. Μπορεί να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Μην συσσωρεύστε μαζί συγκεντρωμένο PCBs περιέχοντας LEDs. Ο αντίκτυπος μπορεί να γρατσουνίσει το φακό σιλικόνης ή να βλάψει τα εσωτερικά στοιχεία κυκλώματος
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
