| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 2835 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | Πράσινο χρώμα 2835 των οδηγήσεων SMD | Εφαρμογή: | λογότυπο, σημάδι, ελαφριά κιβώτια, φως έκθεσης |
|---|---|---|---|
| nput τάση (Β): | 18V | Φωτεινή ροή (lm): | 29lm-32lm |
| Δύναμη: | 30MA | (NM): | 445-455nm |
| Εξουσιοδότηση (έτος): | 2 έτη | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Χρώμα που δίνει το δείκτη (RA):: | 70 80 | Υλικό:: | Καλώδιο χαλκού Base+gold |
| Επισημαίνω: | 30ma τσιπ των RGB οδηγήσεων,18v τσιπ των RGB οδηγήσεων,Κόκκινο οδηγημένο 18v τσιπ |
||
Εισαγωγή εφαρμογής:
1. Το ελαφρύ κιβώτιο των οδηγήσεων υιοθετεί το ultra-thin σχέδιο
2. Χρησιμοποιώντας την πηγή φωτός των υψηλής ποιότητας οδηγήσεων, το κιβώτιο λαμπτήρων είναι μακροπρόθεσμη, αξιόπιστη και ανθεκτική, μακριά ζωή υπηρεσιών και εξαιρετικά - χαμηλό κόστος συντήρησης
3. Διαφοροποιημένο σχέδιο, εύκαμπτος λάμποντας τρόπος, περισσότερη επίδραση διαφήμισης
4. Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος χαμηλής τάσης, αποταμίευση ισχύος, ασφάλεια, πλαίσιο κραμάτων αργιλίου, ασφάλεια και προστασία του περιβάλλοντος.

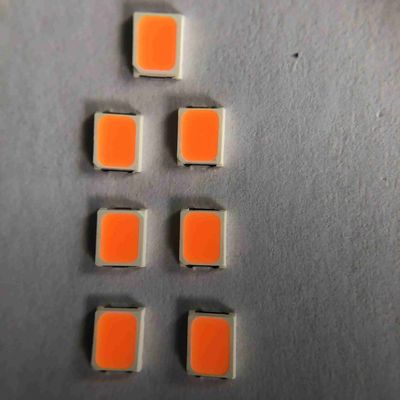

rgb κόκκινο τσιπ 18v 30ma smd οδηγημένο για το ελαφρύ φως σημαδιών έκθεσης
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 18-20V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 29-32lm |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Εκπομπή του χρώματος: | Κόκκινο πράσινο μπλε |
| Δύναμη: | 0.2W |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | Έκθεση, φω'τα σημαδιών |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 30MA |
| Μέγεθος: | 2.8*3.5*0.65mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Διάσταση περιλήψεων:
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Μέγιστος | Μονάδα |
| Διασκεδασμός δύναμης | PD | 1 | W |
| Συνεχές μπροστινό ρεύμα | IFmax | 60 | μΑ |
| Μέγιστο μπροστινό ρεύμα (1/10 πλάτος σφυγμού κύκλων καθήκοντος 10ms) | IFP | 80 | μΑ |
| Αντίστροφη τάση | VR | 5 | Β |
| Ηλεκτροστατική απαλλαγή (HBM) | ESD | 2000 | Β |
| Λειτουργούσα σειρά θερμοκρασίας | Topr | -40 έως +85 | ℃ |
| Σειρά θερμοκρασίας αποθήκευσης | Tstg | -40 έως +85 | ℃ |
| Οδηγημένη θερμοκρασία yunction | Tj | 125 | ℃ |
Ηλεκτρικά/οπτικά χαρακτηριστικά:
| Στοιχείο | Σύμβολο | Όρος | Χρώμα | Λ. | Τύπος | Max | Μονάδα |
|
Μπροστινή τάση |
VF |
IF=60mA |
Ρ | 17.5 | 18.5 | 19 | Β |
| Γ | 17.5 | 18.5 | 19 | Β | |||
| Β | 17.5 | 18.5 | 19 | Β | |||
| Γωνία εξέτασης | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Βαθμός |
|
Φωτεινή ένταση |
IV |
Ι IF=60mA
|
Ρ | - | LM | ||
| Γ | - | LM | |||||
| Β | - | LM | |||||
|
Μήκος κύματος |
|
IF=60mA | Ρ | 615 | - | 620 | NM |
| Γ | 515 | - | 520 | NM | |||
| Β | 452 | - | 457.5 | NM | |||
| Αντίστροφο ρεύμα | IR | Vr=7V | R/G/B | 0 | 1 | UA | |
| Θερμική αντίσταση | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Χαρακτηριστικές ηλεκτροοπτικές χαρακτηριστικές καμπύλες:
Στοιχεία και όροι δοκιμής αξιοπιστίας:
| Αριθ. | Στοιχείο | Όροι δοκιμής |
Δοκιμή hr/cycle/time |
Δείγμα Q'ty |
Ac∕Re | |
| 1 | Θερμότητα ύλης συγκολλήσεως | TEMP: 260℃±5℃ 5±1 SEC | 2 φορές | 30 PC | 0∕1 | |
| 2 | Εξέταση ικανοτήτων ύλης συγκολλήσεως ※ | TEMP: 235℃±5℃ 3±1 SEC | 1 χρόνος | 5 PC | 0∕1 | |
| 3 | Κύκλος θερμοκρασίας |
Χ: +100℃ 30min. ∫5min. Λ: - 40℃ 30min. |
100 κύκλοι | 20 PC | 0∕1 | |
| 4 | Θερμικός κλονισμός |
Χ: +100℃ 5min. ∫ Λ: - 40℃ 5min. |
50 κύκλοι | 20 PC | 0∕1 | |
| 5 | Υψηλής θερμοκρασίας αποθήκευση | TEMP: 100℃ | 1000 ώρες | 20 PC | 0∕1 | |
| 6 | Αποθήκευση χαμηλής θερμοκρασίας | TEMP: - 40℃ | 1000 ώρες | 20 PC | 0∕1 | |
| 7 | ΣΥΝΕΧΗΣ λειτουργούσα ζωή | ΕΑΝ =IFmax | 1000 ώρες | 20 PC | 0∕1 | |
| 8 |
Υψηλής θερμοκρασίας Υψηλή υγρασία |
85℃∕85%R.H. | 1000 ώρες | 20 PC | 0∕1 | |
| 9 | Συγκλονίζοντας δοκιμή |
100~2000Hz 98.1m/s2 Χ, Υ, ΚΑΤΕΎΘΥΝΣΗ Ζ |
2 ώρες | 20 PC | 0∕1 | |
| 10 | Μειωμένος δοκιμή | Τεθειμένος στην παλέτα ύψος: 75cm | 3 φορές | 20 PC | 0∕1 | |
| Κριτήρια κρίσης | ||||||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | |||||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση Rmax < I="">IR | |||||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | |||||
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) |
||||||
Οδηγία συσκευασίας και ναυτιλίας:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
