Εισαγωγή εφαρμογής:
Η ενότητα backlight που διαμορφώνεται από το ελαφρύ πιάτο οδηγών είναι ένας πολυσύνθετος νέος διαφημιστικός μεταφορέας φιαγμένος από ποικίλα εξωτερικά υλικά πλαισίων. Ενσωματώνει τα πλεονεκτήματα ultra-thin, της μόδας, της ενέργειας - αποταμίευση, του ομοιόμορφου και άνετου φωτισμού, της απλών εγκατάστασης και της συντήρησης, και είναι κατάλληλο για οποιαδήποτε εμπορική περιοχή. Υπάρχουν ενιαίος-πλαισιωμένα σημάδια, double-sided σημάδια, σημάδια τόξων και σημάδια στη μορφή.

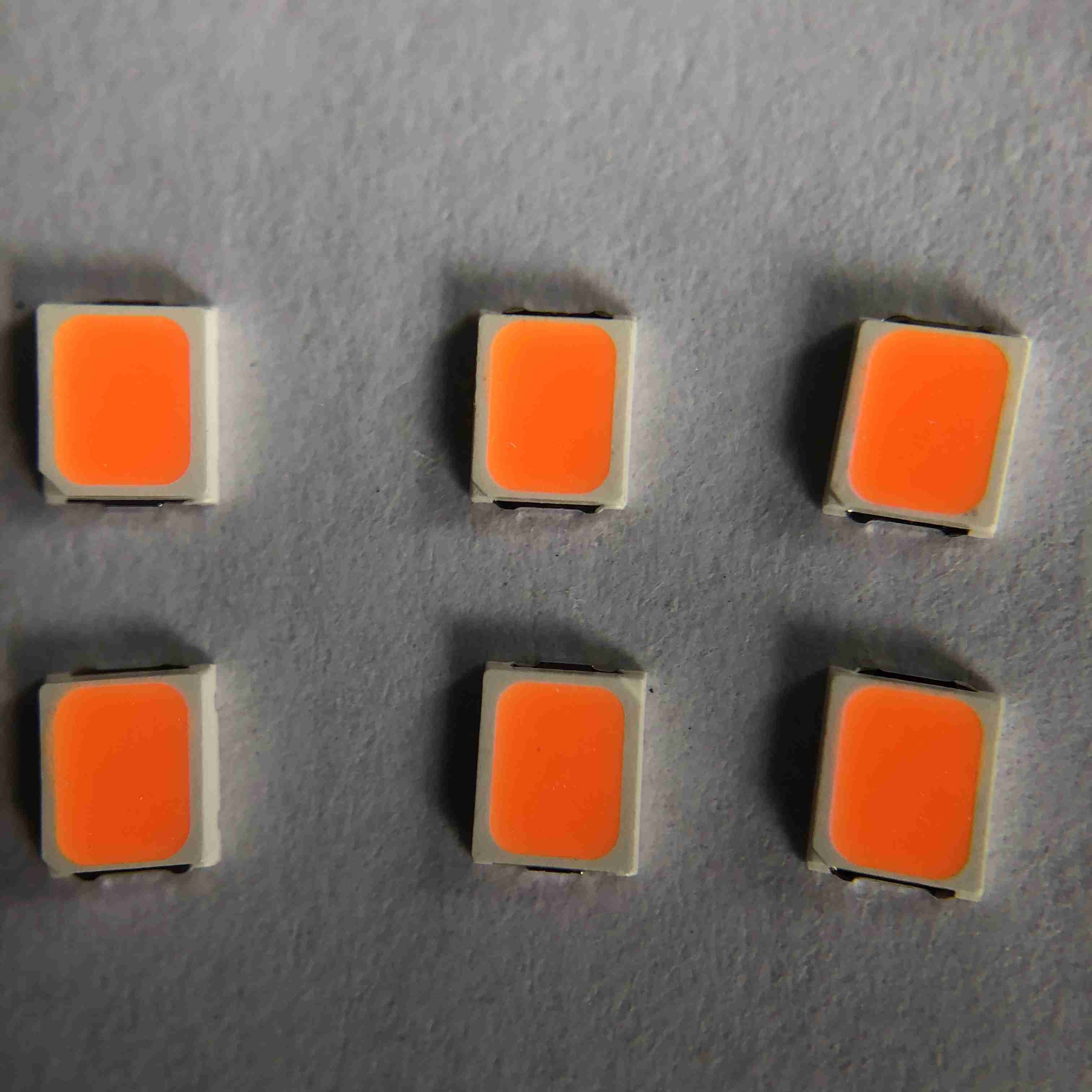

SMD οδήγησε το τσιπ που τα ελαφριά φω'τα αγγελιών κιβωτίων, λογότυπο, υπογράφουν το κόκκινο πράσινο μπλε κίτρινο χρώμα 2835 3v
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): |
3V |
| Εξουσιοδότηση (έτος): |
δύο ετών |
| Τύπος: |
Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: |
Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): |
60-65lm |
| Διάρκεια ζωής (ώρες): |
50000 |
| Χρόνος απασχόλησης (ώρες): |
20000 |
| Υλικό τσιπ: |
INGAN |
| Εκπομπή του χρώματος: |
Το κόκκινο /green το /blue |
| Δύναμη: |
0.5W |
| Γωνία εξέτασης (°): |
120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): |
80 |
| Τσάντα συσκευασίας: |
220*240nm |
| Θέση προέλευσης: |
Suzhou, jiangsu |
| Εφαρμογή: |
Οικιακές συσκευές και φωτεινοί σηματοδότες |
| Τύπος συσκευασίας: |
Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: |
150MA |
| Μέγεθος: |
2.8*3.5*0.65mm |
| Συσκευασία: |
4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Δομή συσκευασίας:
Προδιαγραφή προϊόντων:
| Στοιχείο |
Προδιαγραφή |
Υλικό |
Ποσότητα |
| Τσιπ |
InGaN |
InGaN |
2 σε 1 |
| Ανακλαστήρας |
Άσπρος |
PCT |
|
| Πλαίσιο |
C194 |
Επαργυρωμένος χαλκός |
|
| Χρυσό καλώδιο |
0.9mil |
Κράμα |
|
| Φωσφόρος |
Κίτρινος |
YAG |
|
| Encapsulant |
MilkyWhite |
Ρητίνη |
|
| Ταινία μεταφορέων |
Σύμφωνα με το EIA 481-1A specs |
Αγώγιμη μαύρη ταινία |
4000pcs ανά εξέλικτρο |
| Εξέλικτρο |
Σύμφωνα με το EIA 481-1A specs |
Ο αγώγιμος Μαύρος |
4000pcs ανά εξέλικτρο |
| Ετικέτα |
Πρότυπα Repsn |
Έγγραφο |
|
| Τσάντα συσκευασίας |
220x240mm |
Τοποθετημένο σε στρώματα αργίλιο κανένας-φερμουάρ τσαντών |
Ένα εξέλικτρο ένα τσάντα |
| Χαρτοκιβώτιο |
Πρότυπα Repsn |
Έγγραφο |
Μη-διευκρινισμένος |
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο |
Σύμβολο |
Απόλυτες μέγιστες εκτιμήσεις |
Μονάδα |
| Μπροστινό ρεύμα |
ΕΑΝ |
150 |
μΑ |
| Αντίστροφη τάση |
Vr |
5 |
Β |
| Παλόμενο προς τα εμπρός ρεύμα |
IFP* |
180 |
μΑ |
| Διασκεδασμός δύναμης |
PD |
0,5 |
W |
| Λειτουργούσα θερμοκρασία |
ΚΟΡΥΦΗ |
-40~85 |
℃ |
| Θερμοκρασία αποθήκευσης |
TST |
-40~85 |
℃ |
| Ηλεκτροστατική απαλλαγή |
ESD |
2000 (HBM) |
Β |
| Θερμοκρασία συνδέσεων |
Tj |
120 |
℃ |
| Θερμική αντίσταση οδηγήσεων |
Rth s-j |
33 |
℃/W |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων:
| Στοιχείο δοκιμής |
Όροι δοκιμής |
Πρότυπα |
Qty (PC) |
Ac/Re |
| Δοκιμή ζωής |
25℃, το 1000Hrs@150mA |
/ |
20 |
0/1 |
| Υψηλής θερμοκρασίας |
85℃, το 1000Hrs@150mA |
/ |
20 |
0/1 |
| Χαμηλή θερμοκρασία |
-40℃, το 1000Hrs@150mA |
/ |
20 |
0/1 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH,
το 1000Hrs@150mA
|
/ |
20 |
0/1 |
| Αποθήκευση χαμηλής θερμοκρασίας |
-40℃, 1000Hours |
JEITA ΕΔ-4701
200 202
|
20 |
0/1 |
| Υψηλής θερμοκρασίας αποθήκευση |
100℃, 1000Hours |
JEITA ΕΔ-4701
200 201
|
20 |
0/1 |
| Κύκλος θερμοκρασίας |
(- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701
100 105
|
20 |
0/1 |
| Θερμικός κλονισμός |
-40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins>
| Mil-STD-202G |
20 |
0/1 |
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA |
/ |
20 |
0/1 |
| Δοκιμή ESD (HBM) |
2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC
(Q101-001)
|
20 |
0/1 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times
Προγενέστερη επεξεργασία 30℃, 70%RH
|
JEITA ΕΔ-4701
300 302
|
20 |
0/1 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time
Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours
|
/ |
20 |
0/1 |
| Κριτήρια κρίσης |
| Μπροστινή τάση VF |
Ανώτατος-αύξηση VF < 1="">
|
| Αντίστροφο τρέχον IR |
Ανώτατος-αύξηση IR < IRmax="">
|
| Φωτεινή ένταση IV |
IV αποσύνθεση < 40="">
|
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95%
Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες)
|
Συσκευασία:
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
