| Τόπος καταγωγής: | Suzhou |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 ISO-9001 ROHS |
| Αριθμό μοντέλου: | 1808 |
| Ποσότητα παραγγελίας min: | 5000pcs |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ΗΜΕΡΕΣ |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | Άσπρο χρώμα 1808 των οδηγήσεων SMD | ΚΔ: | 2700K 3000K 6000K |
|---|---|---|---|
| nput τάση (Β): | 3v | Φωτεινή ροή (lm): | 6-9lm |
| Εξουσιοδότηση (έτος): | 2 έτη | Δύναμη: | 0.06W |
| Χρόνος απασχόλησης (ώρες): | 20000 | Χρώμα που δίνει το δείκτη (RA): | 80 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Φωτεινή αποδοτικότητα λαμπτήρων (lm/w): | 140 |
| Επισημαίνω: | 2700K οδηγήσεων 1808,Μικρών οδηγήσεων 1808 οικιακών συσκευών,Οδηγήσεων 1808 συσκευασίας SMD |
||

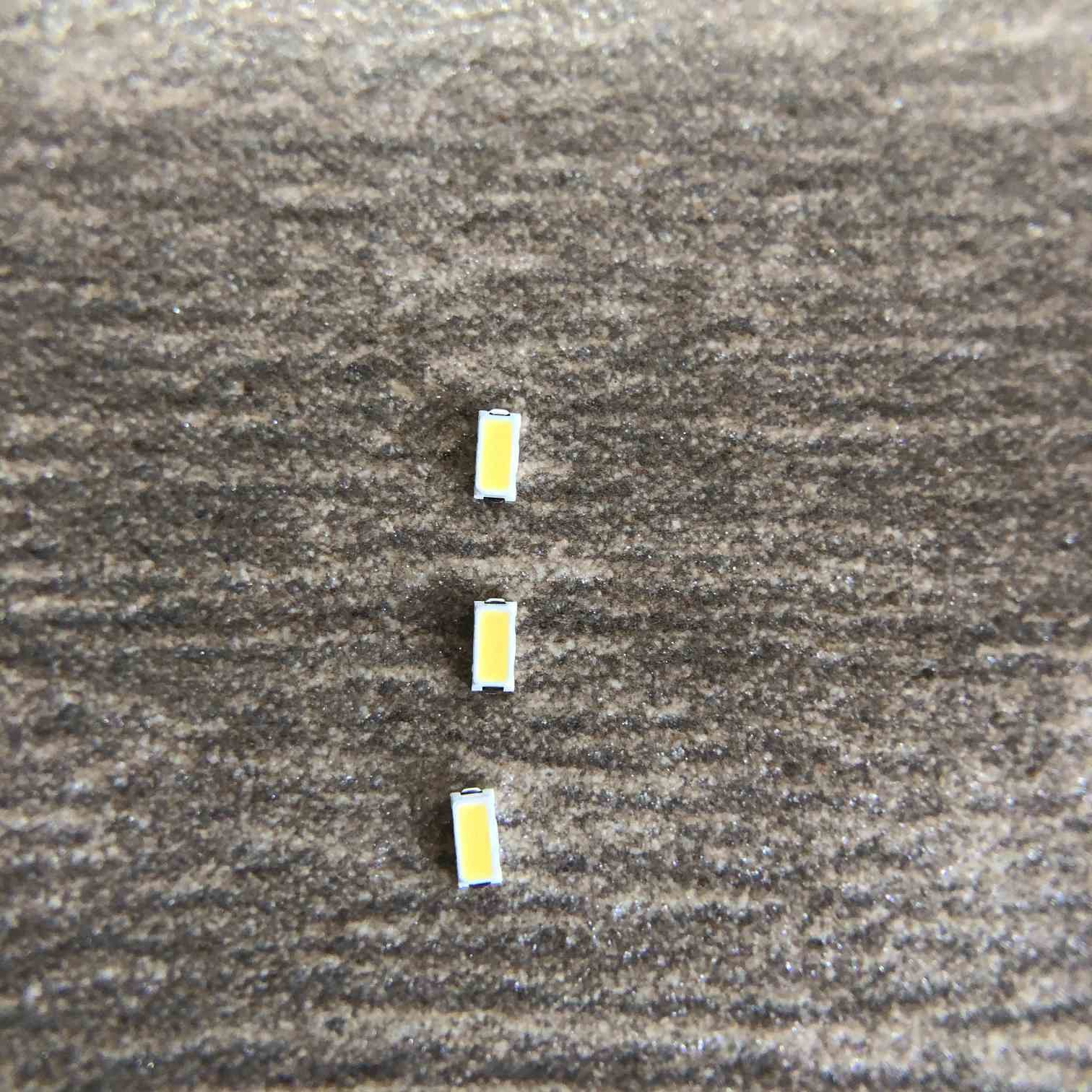

Μίνι οδηγημένα και μακράς διαρκείας 1808 υποβάλλουν αίτηση για τις μικρές οικιακές συσκευές.
Τραχύτητα: Οι οδηγήσεις είναι εντελώς τοποθετημένες σε κάψα στο λίπος σιλικόνης, το οποίο είναι ισχυρότερο από τους βολβούς και τους φθορισμού σωλήνες. Δεν υπάρχει κανένα χαλαρό μέρος στο σώμα λαμπτήρων, το οποίο κάνει οδηγημένο μη τον εύκολο να βλαφθεί.
Τα 1808 είναι ένα από τα των συσκευάζοντας προϊόντα ωριμότερων οδηγήσεων στη αυτοκινητοβιομηχανία, η οποία έχει ελεγχθεί πλήρως για το συμπαγείς μέγεθος και την αξιοπιστία της. Είναι ιδιαίτερα κατάλληλο για τα πρότυπα συσκευασίας ποικίλων οδηγήσεων. 1608 είναι διαθέσιμα σε πολλές εκδόσεις με τα διαφορετικά επίπεδα χρώματος και φωτεινότητας.
Δομή συσκευασίας:
4.Absolute μέγιστες εκτιμήσεις (Ta=25℃)
| Παράμετρος | Σύμβολο | Μονάδα | |
| Εκτίμηση | |||
| Διασκεδασμός δύναμης | Pd | 60 | MW |
| Μπροστινό ρεύμα | ΕΑΝ | 20 | μΑ |
| Η αιχμή διαβιβάζει το ρεύμα | IFP | 30 | μΑ |
| Λειτουργούσα θερμοκρασία | Topr | -30~85 | ℃ |
| Θερμοκρασία αποθήκευσης | Tstg | -30~100 | ℃ |
| Θερμοκρασία συνδέσεων | Tj | 105 | ℃ |
| Ηλεκτροστατική απαλλαγή | ESD | 2000 (HBM) | Β |
5.Electrical και οπτικά χαρακτηριστικά (TA =25℃)
| Παράμετρος | Σύμβολο | Όρος δοκιμής | Λ. | Τύπος | Max | Μονάδα |
| Μπροστινή τάση | VF | IF=20mA | 2.7 | - | 3.3 | Β |
| Φωτεινή ροή | ф | IF=20mA | 6 | - | 9 | LM |
| Θερμοκρασία χρώματος | ΚΔ | IF=20mA | 2500 | - | 6500 | Κ |
| Αντίστροφο ρεύμα | VR | VR=7V | 0 | μA | ||
| Δείκτης σπαραγμών χρώματος | RA | IF=20mA | 90 | - | ||
| Γωνία άποψης | 2θ1/2 | IF=20mA | 120 | βαθμός | ||
6.Typical ηλεκτροοπτικές καμπύλες χαρακτηριστικών (Ta=25℃)
| Παράμετρος | Σύμβολο | Όρος δοκιμής | Λ. | Τύπος | Max | Μονάδα |
| Μπροστινή τάση | VF | IF=20mA | 2.7 | - | 3.3 | Β |
| Φωτεινή ροή | ф | IF=20mA | 6 | - | 9 | LM |
| Θερμοκρασία χρώματος | ΚΔ | IF=20mA | 2500 | - | 6500 | Κ |
| Αντίστροφο ρεύμα | VR | VR=7V | 0 | μA | ||
| Δείκτης σπαραγμών χρώματος | RA | IF=20mA | 90 | - | ||
| Γωνία άποψης | 2θ1/2 | IF=20mA | 120 | βαθμός | ||
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών (Ta=25℃)
Πυκνός κατάλογος
IV τάξη:
| Λ. | Max | Μονάδα | Όρος |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VF ταξινομήστε:
| Λ. | Max | Μονάδα | Όρος |
| 2.7 | 2.8 | Β | IF=20mA |
| 2.8 | 2.9 | ||
| 2.9 | 3.0 | ||
| 3.0 | 3.1 | ||
| 3.1 | 3.2 |
Δοκιμή αξιοπιστίας
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) |
| Δοκιμή ζωής | 25℃, το 1000Hrs@150mA | / | 20 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@150mA | / | 20 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@150mA | / | 20 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@150mA |
/ | 20 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
20 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
20 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
20 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 20 |
| Δοκιμή ζωής σφυγμού | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
20 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
20 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 20 |
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία προϊόντων:
