| Τόπος καταγωγής: | Suzhou |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 5730 |
| Ποσότητα παραγγελίας min: | 4000pcs |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| όνομα: | SMD LED 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Φωτεινή ροή (lm): | 65-70lm | Εφαρμογή: | φως σαρωτή |
| Εξουσία: | 150 mA | nput τάση (V): | 3V |
| Εγγύηση (Έτος): | 2 χρόνια | Χρόνος εργασίας (ώρες): | 20000 |
| Γωνία θέασης(°):: | 120 | Θερμοκρασία λειτουργίας (℃): | -40-85 |
| Επισημαίνω: | 3V 150MA SMD 5730 Chips,Scanner Light 5730 Led Chips,70lm 5730 Led Chips |
||

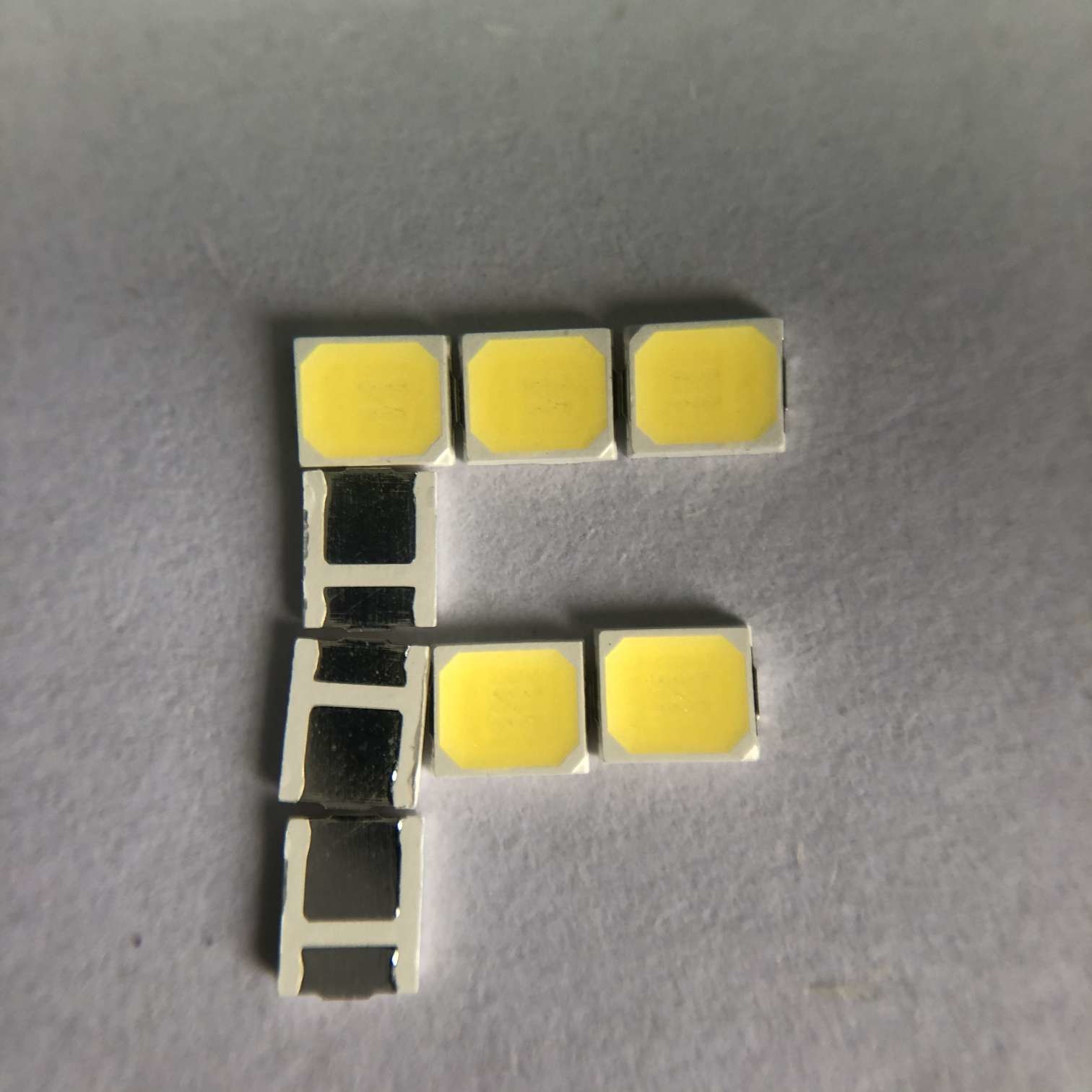

3V 150MA SMD 5730 Chips 6000-6500k 65-70lm For Scanner Light
Εισαγωγή Εφαρμογής:
5730 3V 150MA SMD LED chip 6000-6500k 65-70lm για φως σαρωτή
Γρήγορες λεπτομέρειες:
| Τάση εισόδου (V): | 3V |
| Εγγύηση (Έτος): | 2-Έτος |
| Τύπος: | Smd Led Chip 5730 |
| Υπηρεσία λύσεων φωτισμού: | Σχεδιασμός φωτισμού και κυκλωμάτων |
| Φωτεινή αποτελεσματικότητα (lm/w): | 140 lm/w |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος εργασίας (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |
| Χρώμα εκπομπής: | 10000-15000 χιλ |
| Εξουσία: | 0,5w |
| Γωνία θέασης(°): | 120 μοίρες |
| Δείκτης απόδοσης χρωμάτων (Ra): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Τόπο καταγωγής: | Suzhou, Jiangsu |
| Εφαρμογή: | ΤΑΙΝΙΑ LED |
| Τύπος Πακέτου: | Πακέτο επιφανειακής βάσης |
| Προώθηση ρεύματος: | 150 MA |
| Μέγεθος: | 5,7*3*0,75 χλστ |
| Συσκευασία: | 4000 τεμ/ρολό |
Προσδιορισμός προϊόντος:
Δομή πακέτου
Απόλυτες Μέγιστες Αξιολογήσεις
| Είδος | Προσδιορισμός | Υλικό | Ποσότητα |
| Πατατακι | InGaN | InGaN | 1 σε 1 |
| Κάτοπτρο | άσπρο | ΟΛΠ | |
| Πλαίσιο | C2680 | Επάργυρος Χαλκός | |
| Χρυσό σύρμα | 0,8 εκ | Κράμα | |
| Φώσφορος | άσπρο | Yellom | |
| Ενθυλάκωση | MilkyWhite | Ρητίνη | |
| Ταινία μεταφοράς | Σύμφωνα με τις προδιαγραφές EIA 481-1A | Μαύρη αγώγιμη ταινία | 4000 τμχ ανά κύλινδρο |
| Καρούλι | Σύμφωνα με τις προδιαγραφές EIA 481-1A | Αγώγιμο μαύρο | 4000 τμχ ανά κύλινδρο |
| Επιγραφή | Repsn πρότυπο | Χαρτί | |
| Τσάντα συσκευασίας | 220x240mm | Τσάντα από αλουμίνιο/χωρίς φερμουάρ | Ένας κύλινδρος μια τσάντα |
| Χαρτοκιβώτιο | Repsn πρότυπο | Χαρτί | Μη καθορισμένο |
Τυπικόςμιλεκτρο-Οκαμπύλες οπτικών χαρακτηριστικών:
Λίστα ελέγχου αξιοπιστίας LED
| Αντικείμενο εξέτασης | Συνθήκες δοκιμής | Πρότυπο | Ποσότητα (Pcs) | Στρέμμα |
| Τεστ Ζωής | 25℃,1000Hrs@150mA | / | 20 | 0/1 |
| Υψηλή θερμοκρασία | 85℃,1000Hrs@150mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃,1000Hrs@150mA | / | 20 | 0/1 |
| Θερμότητα υψηλής υγρασίας |
85℃,85% RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Αποθήκευση σε χαμηλή θερμοκρασία | -40℃,1000 ώρες |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Αποθήκευση σε υψηλή θερμοκρασία | 100℃,1000 ώρες |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (-40'C 30mins --25'C(5mins)--100'C(30mins) ,Ρυθμός αλλαγής θερμοκρασίας:3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Θερμικό Σοκ | -40'C (15 λεπτά) --100'C (15 λεπτά), χρόνος αλλαγής <5 λεπτά, 300 C | MIL-STD-202G | 20 | 0/1 |
|
Pulse Life Test
|
Tp=1ms,DC=0,1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | Δοκιμή 2000V, 200V/Step, Forward & Reverse και οι δύο 3 φορές |
AEC (Q101-001) |
20 | 0/1 |
| Αντίσταση συγκόλλησης |
260±5℃,10S,3 φορές Προεπεξεργασία 30℃,70% RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Reflow IV Αποσύνθεση |
260±5℃,10S,1 χρόνος Προεπεξεργασία 30℃,70%RH,168Hrs |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση Vφά | VφάΜέγιστη αύξηση < 1,1x | |||
| Αντίστροφο ρεύμα IR | IR Max-Αύξηση < IRmax | |||
| Φωτεινή Ένταση ΙV | IV αποσύνθεση < 40% | |||
|
※ Κριτήρια δοκιμής ικανότητας συγκόλλησης: η κάλυψη δεν είναι μικρότερη από 95% Σημείωση: Η μέτρηση θα πραγματοποιείται αφού τα δείγματα που δοκιμάστηκαν επιστρέψουν σε κανονικές συνθήκες περιβάλλοντος (γενικά μετά από δύο ώρες) |
||||
Προφυλάξεις:
Το ενθυλακωμένο υλικό των LED είναι σιλικόνη.Επομένως, τα LED έχουν μια μαλακή επιφάνεια
Κορυφή συσκευασίας.Η πίεση στην επάνω επιφάνεια θα επηρεάσει την αξιοπιστία των LED.Προφυλάξεις Πρέπει να ληφθούν για να αποφευχθεί η ισχυρή πίεση στο ενθυλακωμένο τμήμα.Έτσι, όταν χρησιμοποιείτε το ακροφύσιο συλλογής, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι σωστή.
Κολλητήρι:
Κατά τη συγκόλληση με το χέρι, η θερμοκρασία του σιδήρου πρέπει να είναι μικρότερη από 300℃ για 3 δευτερόλεπτα
Η χειροκόλληση πρέπει να γίνεται μόνο μία φορά
Οδηγίες συγκόλλησης SMT Reflow SMT :
Η επανασυγκόλληση δεν πρέπει να γίνεται περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην ασκείτε πίεση στα LED κατά τη θέρμανση
Το συνιστώμενο προφίλ συγκόλλησης αναρροής ως εξής
Προφυλάξεις χειρισμού:
Χειριστείτε το εξάρτημα κατά μήκος της πλευρικής επιφάνειας χρησιμοποιώντας λαβίδες ή κατάλληλα εργαλεία
Μην αγγίζετε ή χειρίζεστε απευθείας την επιφάνεια του φακού σιλικόνης.Μπορεί να προκαλέσει βλάβη στο εσωτερικό κύκλωμα
Μην στοιβάζετε μαζί συναρμολογημένα PCB που περιέχουν LED.Η πρόσκρουση μπορεί να χαράξει τον φακό σιλικόνης ή να προκαλέσει βλάβη στο εσωτερικό κύκλωμα
Χαρακτηριστικά Προϊόντος:
Υιοθετήστε τσιπ και πλαίσιο καλής ποιότητας, αντιστατική καλή σταθερότητα Εξαιρετικά χαμηλή εξασθένηση
Υψηλή φωτεινότητα, χαμηλή εξασθένηση υψηλή απόδοση χρώματος
Ελάχιστο 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλή σταθερότητα μη νεκρό φως
Σειρά προϊόντων και λογότυπο εταιρείας στο μπροστινό μέρος
Πιστοποίηση CE ROHS LM80
