| Τόπος καταγωγής: | Σούζου |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 2016 |
| Ποσότητα παραγγελίας min: | 4000 κομμάτια |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Δυτική Ένωση, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |

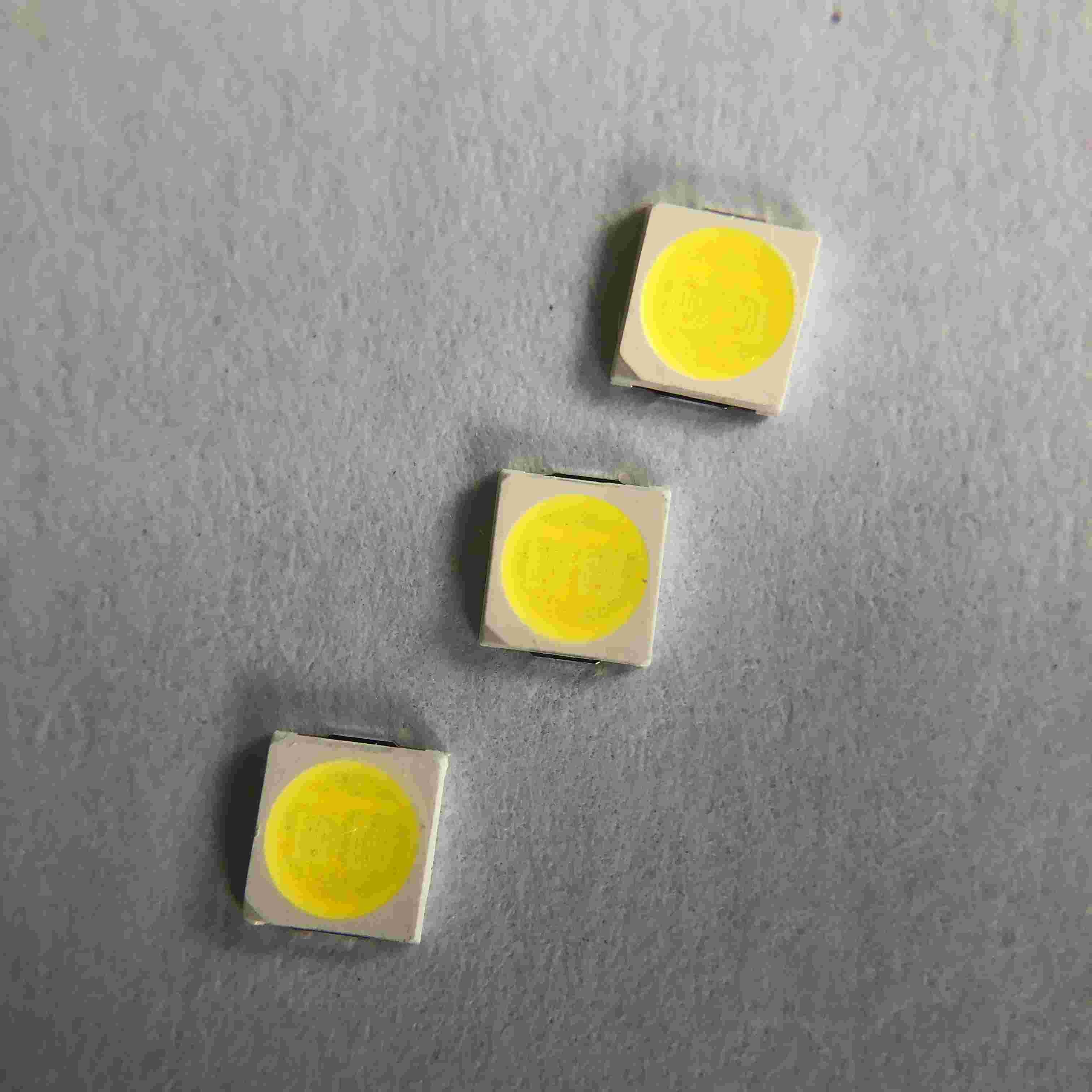

| Ονομασία: | SMD LED 2016 λευκό χρώμα | Εφαρμογή: | ΕΛΗΓΙΣΜΟΣ ΤΗΣ ΚΑΜΑΡΑΣ ΤΗΣ ΚΑΜΑΡΑΣ και ΔΙΣΠΛΗΣΜΟΣ ΤΗΣ ΟΙΚΙΝΙΚΗΣ ΕΠΙΤΡΟΠΗΣ |
|---|---|---|---|
| nput τάση (V): | 3V | Φωτεινή ροή (lm): | 440lm |
| Εγγύηση (έτος): | 2 έτη | Δύναμη: | 1w-3w |
| ΚΠΣ: | 6500 χιλιάδες. | Εργασιακός χρόνος (ώρα): | 20000 |
| Θέρμανση λειτουργίας ((°C): | -40-85 | Γωνία εξέτασης (°):: | 120 |
Εισαγωγή της εφαρμογής:
Για να γεμίσει η φωτογραφική μηχανή το φως, όταν τραβάτε φωτογραφίες σε φτωχά ή σκοτεινά μέρη, ενεργοποιήστε τη λειτουργία φωτός αυτόματης γέμωσης και το φλας θα λειτουργήσει.Γεμίστε το φως για το αντικείμενο που θα φωτογραφηθεί πριν τραβήξετε φωτογραφίες!
Η έξυπνη μηχανή μπορεί επίσης να τοποθετηθεί με ένα φλας σταθερού φωτός, το οποίο μπορεί να χρησιμοποιηθεί για να γίνει ένας μικρός φακός!
3V 650ma 1w-3w 2016 350-450LM για φως αυτοκινήτου
Γρήγορες λεπτομέρειες:
| Η τάση εισόδου ((V): | 2.9-3.1V |
| Εγγύηση (έτος): | 2 έτη |
| Τύπος: | Επενδύσεις σε ηλεκτρικό ρεύμα |
| Υπηρεσία λύσεων φωτισμού: | Σχεδιασμός φωτισμού και κυκλωμάτων |
| Λευκή απόδοση ((lm/w): | 440 χιλιοστά |
| Διάρκεια ζωής (ώρα): | 50000 |
| Εργασιακή ώρα (ωρές): | 20000 |
| Υλικό τσιπ: | INGAN |
| Χρώμα εκπομπής: | Λευκό |
| Δύναμη: | 3W |
| Γωνία θέασης: | 120 μοίρες |
| Δείκτης αναπαραγωγής χρώματος ((Ra): | 80 |
| Σάκος συσκευασίας: | 220*240nm |
| Τόπος προέλευσης: | Σουζού, Τζιανγκσού. |
| Εφαρμογή: | Φως κινητής κάμερας |
| Τύπος συσκευασίας: | Συσκευή επιφάνειας |
| Προωθητικό ρεύμα: | 650MA |
| Μέγεθος: | 2.2*1.6*0.6mm |
| Συσκευή: | 4000 τεμάχια ανά ρόλο |
Προδιαγραφή του προϊόντος:
Δομή πακέτου:
Ηλεκτροοπτικά χαρακτηριστικά:
| Αριθμός προϊόντος | Υλικό | VF(V) | Χρώμα | ΑΡ | Φύση | ||
| ελάχιστο | μέγιστο | Συντεταγμένες CIE x, y | ελάχιστο | μέγιστο | |||
| ΠΕ-2016:ZW-1CSAZ | ΙΝΓΑΝ | 2.8 | 3.5 | Τύπος x=0.33, y=0.33 | 80 | 85 | 28 |
Κατάλογος δοκιμών αξιοπιστίας LED:
| Τμήμα δοκιμής | Προϋποθέσεις δοκιμής | Τύπος | Αριθμός τεμαχίων |
| Δοκιμή ζωής | 25°C,1000Hrs@60mA | / | 22 |
| Υψηλή θερμοκρασία | 85°C,1000Hrs@60mA | / | 22 |
| Χαμηλή θερμοκρασία | -40°C,1000Hrs@60mA | / | 22 |
| Υψηλή υγρασία |
85 °C, 85% RH, 1000Hrs@60mA |
/ | 22 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40°C, 1000 ώρες |
JEITA ED-4701 200 202 |
22 |
| Αποθήκευση υψηλής θερμοκρασίας | 100 °C, 1000 ώρες |
JEITA ED-4701 200 201 |
22 |
| Κύκλος θερμοκρασίας | (-40'C 30 λεπτά --25'C ((5 λεπτά) --100'C ((30 λεπτά), ρυθμός αλλαγής θερμοκρασίας:3+/-0,6'C/min) |
JEITA ED-4701 100 105 |
22 |
| Θερμικό σοκ | -40'C (περίπου 15 λεπτά) --100'C (περίπου 15 λεπτά), χρόνος αλλαγής <5 λεπτά, 300C | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 22 |
| Δοκιμή ζωής παλμού | Tp=1ms, DC=0.1,D=Tp/T @ 3 × 60mA, 1000Hrs | / | 22 |
| Δοκιμή ESD (HBM) | Δοκιμή 2000V, 200V/βήμα, προς τα εμπρός και προς τα πίσω και οι δύο 3 φορές |
ΑΕΠ (Q101-001) |
22 |
| Αντίσταση συγκόλλησης |
260±5°C, 10S, 3 φορές Προεπεξεργασία 30°C, 70% RH |
JEITA ED-4701 300 302 |
22 |
| Αποσύνθεση IV |
260±5°C, 10S, 1 χρόνος Προεπεξεργασία 30°C, 70%RH, 168Hrs |
/ | 22 |
| Κριτήρια κρίσης | |||
| Προωθητική τάση VF | VFΜέγιστη αύξηση < 1,1x | ||
| Αντίστροφο ρεύμα IR | Δείκτης IR | ||
| Φωτεινή ένταση IV | IV Αποσύνθεση < 40% | ||
| ※Κριτήρια δοκιμής ικανότητας συγκόλλησης: κάλυψη τουλάχιστον 95% | |||
| Σημείωση:Η μέτρηση πραγματοποιείται αφού τα ελεγχόμενα δείγματα επιστρέψουν σε κανονικές περιβαλλοντικές συνθήκες (συνήθως μετά από δύο ώρες). | |||
ΤυπικόΕηλεκτρο-Οκαμπύλες οπτικών χαρακτηριστικών:
Συσκευή:
Προειδοποιήσεις
Το υλικό που περιβάλλει τα LED είναι σιλικόνη.
Η πίεση στην άνω επιφάνεια θα επηρεάσει την αξιοπιστία των LED.Έτσι, όταν χρησιμοποιήσετε την λήψη πύραυλοΗ πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Σίδερο συγκόλλησης:
Κατά την χειροποίητη συγκόλληση, η θερμοκρασία του σιδήρου πρέπει να είναι μικρότερη από 300°C για 3 δευτερόλεπτα.
Η χειρονομία θα πρέπει να γίνεται μόνο μία φορά.
Οδηγίες συγκόλλησης με επανεξέταση SMT:
Η συγκόλληση με επανεξέταση δεν πρέπει να γίνεται περισσότερες από δύο φορές.
Κατά τη συγκόλληση, μην ασκείτε πίεση στα LED κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο προφίλ συγκόλλησης με επανεξέλιξη ως εξής:
Χαρακτηριστικά του προϊόντος:
Υιοθετήστε καλή ποιότητα τσιπ και πλαίσιο, αντιστατική καλή σταθερότητα Υπερ χαμηλή εξασθένιση
Υψηλή φωτεινότητα, χαμηλή εξασθένιση υψηλή απεικόνιση χρώματος
Ελάχιστο 70,80, 90 95 Επιλογές CRI
Δυνατή συγκόλληση και καλή σταθερότητα.
Η σειρά προϊόντων και το λογότυπο της εταιρείας στο μπροστινό μέρος
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
