| Τόπος καταγωγής: | SUZHOU |
|---|---|
| Μάρκα: | PHOENIX |
| Πιστοποίηση: | LM80 CE ROHS |
| Αριθμό μοντέλου: | 2835 |
| Ποσότητα παραγγελίας min: | 4000PCS |
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | 4000PCS το /ROLL |
| Χρόνος παράδοσης: | 7-10 ημέρες |
| Όροι πληρωμής: | Western Union, MoneyGram, T/T |
| Δυνατότητα προσφοράς: | 800KK ΤΟ ΜΗΝΑ |
| Όνομα: | Πράσινο χρώμα 2835 των οδηγήσεων SMD | Εφαρμογή: | Γαμήλιο στούντιο, εγχώρια διακόσμηση |
|---|---|---|---|
| nput τάση (Β): | 8.9-9.2V | Δύναμη: | 100mA |
| Φωτεινή ροή (lm): | 105-115LM | (NM): | 520-525nm |
| Εξουσιοδότηση (έτος): | 2 έτη | Χρόνος απασχόλησης (ώρες): | 20000 |
| Λειτουργούσα θερμοκρασία (℃): | -40-85 | Γωνία εξέτασης (°):: | 120 |
| Επισημαίνω: | Τσιπ των RGB οδηγήσεων PCT,τσιπ των πράσινων RGB οδηγήσεων,πράσινο οδηγημένο τσιπ 2835 |
||
Εισαγωγή εφαρμογής:
Γαμήλιο στούντιο, εγχώρια διακόσμηση, αρχιτεκτονική διακόσμηση, ίδρυμα σχεδίου, προγραμματίζοντας ίδρυμα, κέντρο σχεδίου προϊόντων, κατασκευή γεφυρών, κ.λπ.
Η μεταβλητή πηγή φωτός γραμμών είναι μια πηγή φωτός περιοχής, η οποία καθιστά το φωτισμό πιό ομοιόμορφο, μαλακότερο και πιό άνετο
Το φυσικό φως μιμείται το αληθινό σχέδιο χρώματος, η εικόνα είναι ρεαλιστικότερη και παρακαλώντας στο μάτι, και η οπτική επίδραση είναι άριστη
Το ελαφρύ σχέδιο τεχνολογίας πιάτων οδηγών υψηλής τεχνολογίας, η αρχή και η επίδρασή του μπορούν να είναι συγκρίσιμα με την επίδειξη LCD του φορητού υπολογιστή

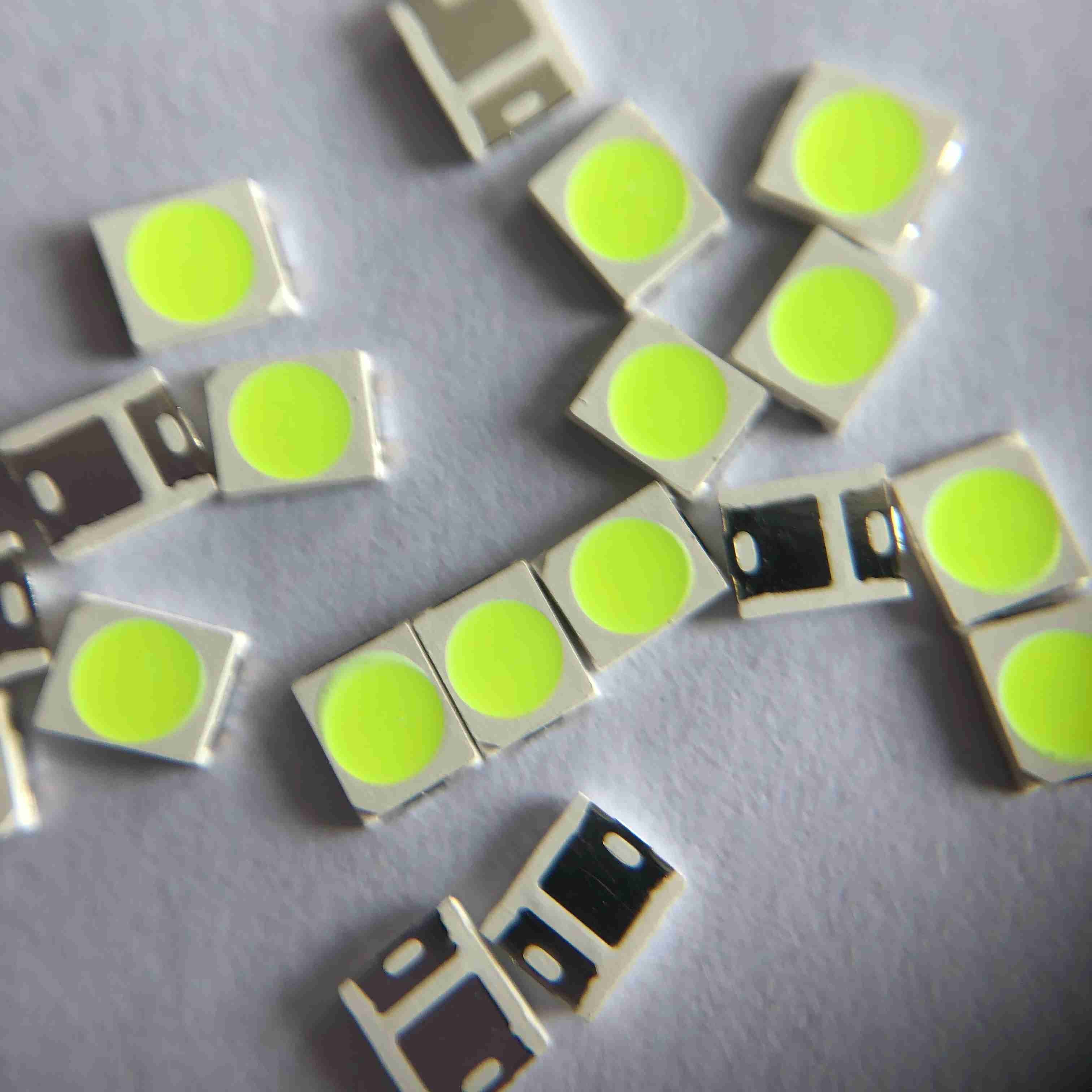

SMD οδήγησε το τσιπ 2835 πράσινο χρώμα PCT 9V για το γαμήλιο στούντιο, εγχώρια διακόσμηση
Γρήγορες λεπτομέρειες:
| Τάση εισαγωγής (Β): | 8.9-9.2V |
| Εξουσιοδότηση (έτος): | δύο ετών |
| Τύπος: | Οδηγημένο Smd τσιπ 2835 |
| Υπηρεσία λύσεων φωτισμού: | Φωτισμός και σχέδιο στοιχείων κυκλώματος |
| Φωτεινή αποτελεσματικότητα (lm/w): | 105-115LM |
| Διάρκεια ζωής (ώρες): | 50000 |
| Χρόνος απασχόλησης (ώρες): | 20000 |
| Υλικό τσιπ: | INGAN |

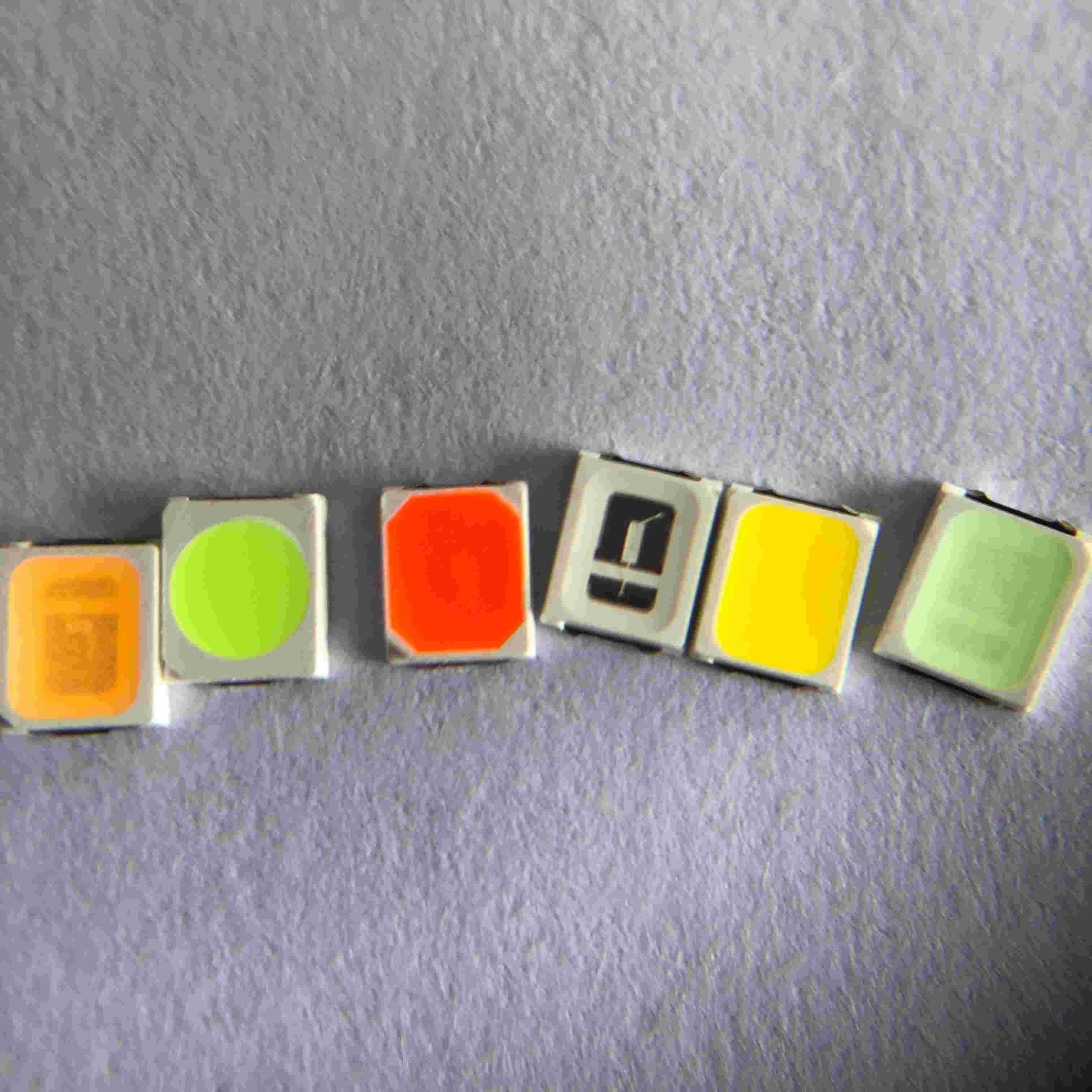

| Εκπομπή του χρώματος: | Πράσινος (κόκκινο κιτρινοπράσινο ροζ) |
| Δύναμη: | 1w |
| Γωνία εξέτασης (°): | 120 βαθμός |
| Χρώμα που δίνει το δείκτη (RA): | 80 |
| Τσάντα συσκευασίας: | 220*240nm |
| Θέση προέλευσης: | Suzhou, jiangsu |
| Εφαρμογή: | Γαμήλιο στούντιο, εγχώρια διακόσμηση |
| Τύπος συσκευασίας: | Το Suface τοποθετεί τη συσκευασία |
| Μπροστινό ρεύμα: | 100MA |
| Μέγεθος: | 2.8*3.5*0.65mm |
| Συσκευασία: | 4000 PC/ρόλος |
Προδιαγραφή προϊόντων:
Δομή συσκευασίας:
Ηλεκτροοπτικά χαρακτηριστικά:
| Προϊόν αριθ. | Υλικό | VF (Β) | Χρώμα | Ροή (lm) | |
| λ. | ανώτατος | ΣΥΝΕΡΓΆΤΕΣ συντονίζει το Χ, Υ | |||
| Qt-2835g-3tscc-YL | InGaN | 8.9 | 9.2 | Τύπος x=0.25, y=0.58 | 105 |
Προδιαγραφή προϊόντων:
| Στοιχείο | Προδιαγραφή | Υλικό | Ποσότητα |
| Τσιπ | InGaN | InGaN | 3in 1 |
| Ανακλαστήρας | Άσπρος | PCT | |
| Πλαίσιο | C194 | Επαργυρωμένος χαλκός | |
| Χρυσό καλώδιο | 0.8mil | Κράμα | |
| Φωσφόρος | πράσινος | Πράσινος | |
| Encapsulant | MilkyWhite | Ρητίνη | |
| Ταινία μεταφορέων | Σύμφωνα με το EIA 481-1A specs | Αγώγιμη μαύρη ταινία | 4000pcs ανά εξέλικτρο |
| Εξέλικτρο | Σύμφωνα με το EIA 481-1A specs | Ο αγώγιμος Μαύρος | 4000pcs ανά εξέλικτρο |
| Ετικέτα | Πρότυπα Repsn | Έγγραφο | |
| Τσάντα συσκευασίας | 220x240mm | Τοποθετημένο σε στρώματα αργίλιο κανένας-φερμουάρ τσαντών | Ένα εξέλικτρο ένα τσάντα |
| Χαρτοκιβώτιο | Πρότυπα Repsn | Έγγραφο | Μη-διευκρινισμένος |
Απόλυτες μέγιστες εκτιμήσεις:
| Στοιχείο | Σύμβολο | Απόλυτες μέγιστες εκτιμήσεις | Μονάδα |
| Μπροστινό ρεύμα | ΕΑΝ | 100 | μΑ |
| Αντίστροφη τάση | Vr | 5 | Β |
| Παλόμενο προς τα εμπρός ρεύμα | IFP* | 120 | μΑ |
| Διασκεδασμός δύναμης | PD | 1 | W |
| Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -40~85 | ℃ |
| Θερμοκρασία αποθήκευσης | TST | -40~85 | ℃ |
| Ηλεκτροστατική απαλλαγή | ESD | 2000 (HBM) | Β |
| Θερμοκρασία συνδέσεων | Tj | 120 | ℃ |
| Θερμική αντίσταση οδηγήσεων | Rth s-j | 30 | ℃/W |
Χαρακτηριστικές ηλεκτροοπτικές καμπύλες χαρακτηριστικών:
Κατάλογος δοκιμής αξιοπιστίας οδηγήσεων:
| Στοιχείο δοκιμής | Όροι δοκιμής | Πρότυπα | Qty (PC) | Ac/Re |
| Δοκιμή ζωής | 25℃, το 1000Hrs@100mA | / | 20 | 0/1 |
| Υψηλής θερμοκρασίας | 85℃, το 1000Hrs@100mA | / | 20 | 0/1 |
| Χαμηλή θερμοκρασία | -40℃, το 1000Hrs@100mA | / | 20 | 0/1 |
| Υψηλή θερμότητα υγρασίας |
85℃, 85%RH, το 1000Hrs@100mA |
/ | 20 | 0/1 |
| Αποθήκευση χαμηλής θερμοκρασίας | -40℃, 1000Hours |
JEITA ΕΔ-4701 200 202 |
20 | 0/1 |
| Υψηλής θερμοκρασίας αποθήκευση | 100℃, 1000Hours |
JEITA ΕΔ-4701 200 201 |
20 | 0/1 |
| Κύκλος θερμοκρασίας | (- 40 " Γ 30mins --25 " Γ (5mins)--100 " Γ (30mins), Temp μεταβαλλόμενο ποσοστό: 3+/0.6 " C/min) |
JEITA ΕΔ-4701 100 105 |
20 | 0/1 |
| Θερμικός κλονισμός | -40 " Γ (15mins) --100 " Γ (15mins), μεταβαλλόμενος χρόνος <5mins> | Mil-STD-202G | 20 | 0/1 |
|
Δοκιμή ζωής σφυγμού
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×100mA | / | 20 | 0/1 |
| Δοκιμή ESD (HBM) | 2000V, 200V/Step, διαβιβάστε & αντιστρέψτε τη δοκιμή και τα δύο 3times |
AEC (Q101-001) |
20 | 0/1 |
| Αντίσταση συγκόλλησης |
260±5℃, 10S, 3times Προγενέστερη επεξεργασία 30℃, 70%RH |
JEITA ΕΔ-4701 300 302 |
20 | 0/1 |
| Επανακυκλοφορία IV αποσύνθεση |
260±5℃, 10S, 1time Προγενέστερη επεξεργασία 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Κριτήρια κρίσης | ||||
| Μπροστινή τάση VF | Ανώτατος-αύξηση VF < 1=""> | |||
| Αντίστροφο τρέχον IR | Ανώτατος-αύξηση IR < IRmax=""> | |||
| Φωτεινή ένταση IV | IV αποσύνθεση < 40=""> | |||
|
※ Συγκολλήστε τα κριτήρια εξέτασης ικανοτήτων: η κάλυψη είναι περισσότερο από 95% Σημείωση: Η μέτρηση θα ληφθεί αφότου έχουν επιστραφεί τα δοκιμασμένα δείγματα στις κανονικές περιβαλλοντικές συνθήκες (γενικά μετά από δύο ώρες) |
||||
Συσκευασία:
Προσοχές:
Το τοποθετημένο σε κάψα υλικό του LEDs είναι σιλικόνη. Επομένως το LEDs έχει μια μαλακή επιφάνεια
Κορυφή της συσκευασίας. Η πίεση στη τοπ επιφάνεια θα είναι επιρροή στην αξιοπιστία του LEDs. Οι προφυλάξεις πρέπει να ληφθούν για να αποφύγουν την ισχυρή πίεση στο τοποθετημένο σε κάψα μέρος. Έτσι όταν η χρήση το παίρνοντας ακροφύσιο, η πίεση στη ρητίνη σιλικόνης πρέπει να είναι κατάλληλη.
Συγκολλώντας σίδηρος:
Όταν η συγκόλληση χεριών, η θερμοκρασία του σιδήρου πρέπει λιγότερο από 300℃ για 3 δευτερόλεπτα
Η ύλη συγκολλήσεως χεριών πρέπει να είναι γίνονται χρόνοι μόνο ένας
Οδηγίες SMT συγκόλλησης επανακυκλοφορίας SMT:
Η συγκόλληση επανακυκλοφορίας δεν πρέπει να γίνει περισσότερες από δύο φορές
Κατά τη συγκόλληση, μην βάλτε την πίεση στο LEDs κατά τη διάρκεια της θέρμανσης
Το συνιστώμενο σχεδιάγραμμα συγκόλλησης επανακυκλοφορίας όπως επόμενο
Χαρακτηριστικά γνωρίσματα προϊόντων:
Υιοθετήστε το τσιπ καλής ποιότητας και το πλαίσιο, αντιστατική καλή σταθερότητα εξαιρετικά χαμηλή - μείωση
Υψηλή φωτεινότητα, χαμηλή - απόδοση υψηλού χρώματος μείωσης
Ελάχιστες 70,80,90 95 επιλογές CRI
Ισχυρή συγκόλληση και καλό φως σταθερότητας undead
Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
Πιστοποίηση CE ROHS LM80
Διαδικασία παραγωγής:
